技術規格

固定式球閥 - 1B系列

尺寸范圍

2至24" (50 - 600mm)

閥體材料

ASTM A105、ASTM A350 Gr. LF2、ASTM A182 Gr F316

溫度范圍

-50至600°F (-45 to 315°C)

閥桿材料

ASTM A479 410型

17-4PH

XM-19

ASTM A182 F316

最大許用操作壓力

ASME CL150、300、600

閥座材料

RPTFE、尼龍、戴維龍、PEEK、Tek-Fil、TFM

密封等級

零泄漏

球體材質

ASTM A105 w/ENP

ASTM A350 Gr. LF2 w/ENP

ASTM A182 Gr. F316

ASTM A182 Gr. F316 w/ENP

閥體類型

兩段式、三段式

設計標準

API 6D、ASME B16.34

端部連接

法蘭式、對頭焊接

測試標準

API 598、API 6D

認證

API 607、ISO 15848-1

端口

全端口

結構長度

ASME B16.10

逸散性排放

ISO 15848-1、ISO 15848-2

應用

石油和天然氣管道、海上平臺、陸上碼頭、緊急關斷、吸排隔離、截止和旁通、泵吸、壓縮和回注裝置、計量站、清管器收發裝置、平壓滑移、清焦隔離、埋設服務、生產水（鹽水）服務

特點和優勢

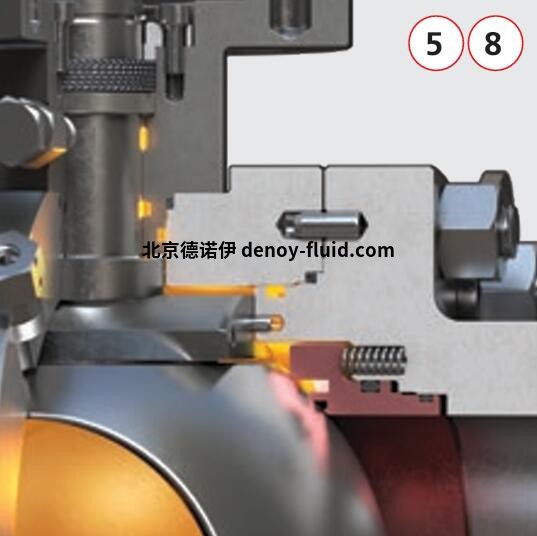

緊急閥桿填料劑注射：這一標準功能允許閥門閥桿外殼在緊急情況下做出調整，以潤滑脂嘴注射密封劑，提供保護，以應對工作狀況下的意外情況。

緊急閥座密封劑注射：該可選功能允許在閥門的端部連接使用潤滑脂嘴注射密封劑。這一設計可提供可靠密封，以應對由雜質或工作狀況下的意外情況造成的閥座泄漏。

疏水與排氣端口：疏水端口位于閥門底部，可釋放困在關閉閥門的閥體體腔中的任何液體。排氣端口位于閥體體腔頂部，可消除困在全關閉閥門的閥體體腔內的任何氣體。兩者均在雙截止與排放和/或雙隔離與排放閥門構造中扮演重要的安全角色。

雙截止與排放：這一安全功能可消除由于高壓介質困在閥門的閥體體腔內而造成的壓力積聚，即使閥門是處在完全關閉的位置。

防火設計：二級金屬閥座設計提供符合API 607標準的防火關閉。此外，二級石墨閥桿填料和柔性石墨填料可分別防止經由閥體節點和填料函的泄漏。

內部固定設計：上下軸承板將球體固定到位，防止球體軸向浮動，并避免閥座過載。某些尺寸也提供外部固定設計。

受壓自緊閥桿填料：我們的專利增能圈位于主O型圈閥桿填料上方，在O型圈損壞的罕見情況下，通過使用介質壓力在填料上產生向上的壓縮力而提供保障。填料上的向上壓力與由收緊填料函蓋所產生的向下壓縮力結合后，會在填料上造成更大的凈壓縮力，從而提供比常見填料設計更好的密封性。

閥體節點上雙密封：主彈性閥桿填料確保標準工作狀況下的零泄漏。二級石墨閥桿填料確保在極溫條件下為閥體節點提供符合API 607標準的閥桿填料。

抗靜電設備：標準抗靜電設備確保球體、閥桿和閥體之間的電氣連續性，防止靜電電荷在閥門內產生火花。

閥門位置指示：安裝法蘭外徑上的清晰沖壓根據閥桿關鍵方向識別閥門的開啟或關閉位置。

ISO 5211 MOUNTING PAD：堅固的ISO 5211安裝墊片可實現閥門和自動化包之間的快速轉換。

防吹出閥桿設計：閥門采用閥桿/閥體連接設計，防止在管道壓力下發生閥桿吹出。

固定式球閥

1B系列

尺寸范圍

2至24" (50 - 600mm)

溫度范圍

-50至600°F (-45 to 315°C)

最大許用操作壓力

ASME CL150、300、600
