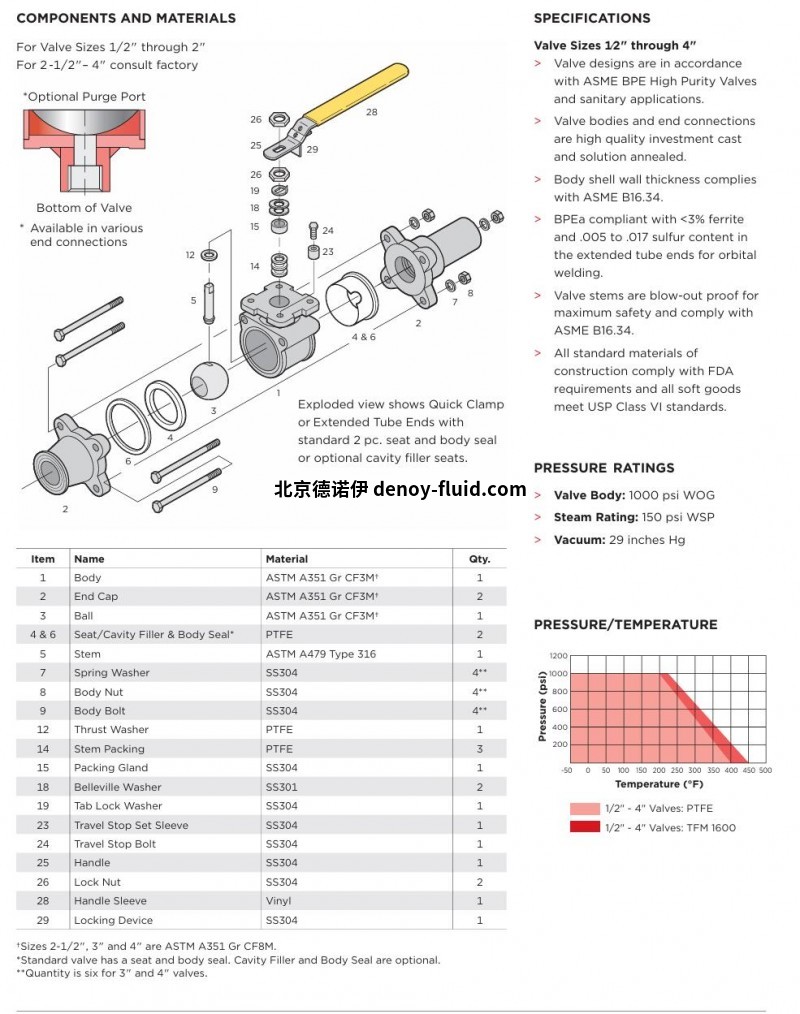

技術規格

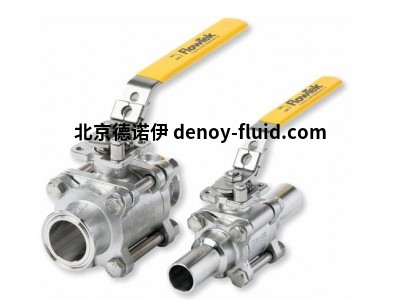

3段式球閥 - S7500/S7700 Micro Pure系列

尺寸范圍

½ - 4"（12 - 100mm）

閥體材料

CF3M

溫度范圍

-50°F至450°F（-46°C至232°C）

閥桿材料

316

最大許用操作壓力

1000psi WOG

閥座材料

標配：PTFE，可選：TFM 1600、UHMWPE、腔體填料

密封等級

零泄漏

球體材質

CF3M

蒸汽等級

150psi WSP

閥體類型

三段式

設計標準

ASME BPEa

端部連接

快速夾頭、加長管端、SAE公接頭

測試標準

MSS SP 61

認證

USP VI 級

端口

管孔端口：½ - 2"

結構長度

制造商標準

應用

高純度、半導體、食品和飲料

特點和優勢

S7500/S7700 Micro Pure系列3段式球閥 經過特殊設計，滿足高純度應用要求，符合ASME BPE規范標準。所有閥體均為熔模鑄造CF3M (316L) 不銹鋼材質，其內表面光潔度為15 Ra，根據SFV-1，最大值為20 Ra。此外還提供其他等級的表面光潔度，包括電解拋光。也可根據需求提供腔體填料和清洗孔。

特點：

管孔：所有Micro Pure系列閥門的閥球和端部連接與配套管道系統具有相同的內徑尺寸。這類閥門壓降小并具有全排放能力，可提供平穩的流動特性

處理：為防止部件污染，Micro Pure系列閥門經過溶液清洗、組裝和包裝，適用于高純度系統。

閥球：Flow-Tek閥球經過精密機加工和鏡面拋光，以實現氣泡級密封及降低操作扭矩。

閥座：Flow-Tek獨特的閥座設計確保雙向密封，同時盡可能降低扭矩。

閥座選擇：可選用的閥座材質，如 TFM1600，可滿足大多數應用場合，而標配閥座材質為初級形態PTFE。也可按要求提供可選的閥座設計，如腔體填料。

閥體：½"- 4"閥體為熔模鑄造不銹鋼材質，所有閥體均經過溶液退火，具有一流品質和更高的強度。所有閥體鑄件均標有鑄造爐號，具有完全可追溯性。三段式閥體設計具有許多優點，包括安裝靈活、無需使用法蘭以及易于在線或離線維修。

閥體鉸鏈：兩個重載閥體螺栓鉸鏈貫穿整個尺寸范圍，在線維修過程中可將閥體與端部連結強制對準。

端部連接：Micro Pure系列具有兩個可互換的標配端部連接件，一個是易于安裝的快速夾頭，另一個是用于現場焊接的加長管端。

安全底座：整體鑄造上法蘭是獨特的標配功能，可確保強制性執行機構安裝。 Flow-Tek的安全底座避免了高循環或連續負載應用中執行機構不必要的移動。在閥門處于滿負荷壓力條件下，可輕易而安全地拆卸執行機構裝置。安全底座的2"通徑閥門尺寸符合ISO 5211螺栓連接模式標準。

手柄：1/2"- 2"手動操作閥門配備有標準安全觸發器，以防止閥門手柄發生意外移動。觸發器將手柄鎖定在打開或關閉位置。如有需要，可在釋放位置用一個穿過手柄的小螺栓對手柄鎖進行超控。也可選配橢圓形手柄。

掛鎖：可增加掛鎖以確保手柄處于安全位置，防止不必要的接觸。所有閥門尺寸均可提供標準配置。

3段式球閥

S7500/S7700系列Micro Pure

尺寸范圍

½ - 4"（12 - 100mm）

溫度范圍

-50°F至450°F（-46°C至232°C）

最大許用操作壓力

1000psi WOG
