規格

彈性座式 - 3-Cx.

尺寸范圍

DN50 至 600

溫度范圍

-29°C 至 120°C

最大允許工作壓力

16 巴

閥體樣式

晶片、凸耳

密封性測試

EN 12266-1 A 級

閥門設計

EN 12569 | EN 593 | NE 167

材料標準

EN 16668 | AD2000 W0

標記

EN 19 | DIN EN IEC 61406 | DIN 91406

頂部法蘭

ISO 5211

法蘭鉆孔

EN 1092-1 PN 10 和 PN 16

面對面

EN 558 20 系列

符合性聲明

CE | UKCA

壓力設備指令

2014/68/EU | PE(S)R

機械指令

2006/42/EC

大氣爆炸

Atex (2014/34/EU)

散逸性排放

ISO 15848-1 | TA-Luft VDI 2440

安全完整性等級

IEC 61508 3 級（支持 SIL 3）

機身材料

低溫球墨鑄鐵（EN 5.3103）

圓盤材料

不銹鋼（EN 1.4408） | 雙相不銹鋼（EN 1.4470）

閥桿材料

不銹鋼（EN 1.4542）

閥座材料

三元乙丙橡膠

應用

氣體、真空、水、廢水、酸、化學品

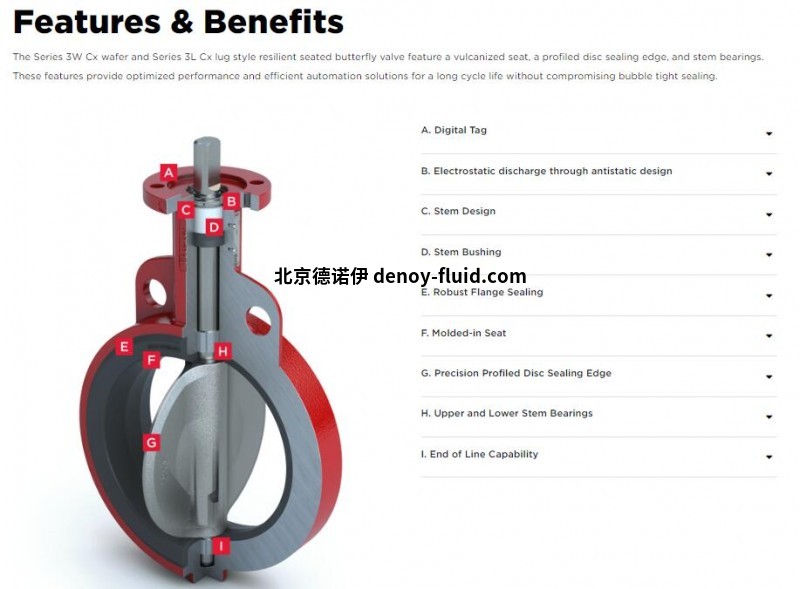

特點和優點

3W Cx 系列對夾式和 3L Cx 系列凸耳式彈性閥座蝶閥采用硫化閥座、異型盤密封邊緣和閥桿軸承。這些特點提供了優化的性能和高效的自動化解決方案，在不影響氣泡密封的前提下延長了循環壽命。

1 防靜電：通過防靜電設計（接地裝置和頂部法蘭）進行靜電放電。

防靜電設計（接地裝置和頂部法蘭

鉆孔）

2 閥桿設計：高強度閥桿設計包括

高強度閥桿設計，具有防噴功能，可實現安全操作和超長使用壽命。

超長使用壽命

3 閥桿襯套：非腐蝕性、重型乙縮醛襯套可吸收致動器側面的沖擊力。

襯套可吸收執行機構的側向推力

4 數字標簽：只需掃描 QR 碼，即可輕松識別每個閥門。

只需掃描產品識別標簽上的二維碼

根據 IEC 61406 標準，只需掃描產品識別標簽上的 QR 碼，即可輕松識別每個閥門。

5 牢固的法蘭密封：淚滴形閥座面可在寬范圍內實現緊密密封。

閥座面可與各種工業法蘭緊密密封

與各種工業法蘭緊密密封

6 模制閥座： 嚴格控制的模制工藝

可產生精確、可重復的尺寸，從而

從而在閥門的整個使用壽命期間始終保持較低的扭矩

壽命中始終保持較低扭矩

7 精密成型碟片密封邊緣：通過減少閥座磨損延長閥門壽命。

減少閥座磨損，從而延長閥門壽命

8 上下閥桿軸承： 減少

在高循環應用中降低操作扭矩并提高可靠性

應用中的可靠性

9 管線末端能力：凸耳式閥門允許

可在全額定壓力下進行密封，即使當

下游法蘭被卸下

彈性座椅

3-Cx.

尺寸范圍

DN50 至 600

最大允許工作壓力

16 巴

溫度范圍

-29°C 至 120°C
