Framo Morat 開發并實現了從正齒輪到行星齒輪和蝸輪，再到完整的齒輪電機的驅動理念。

我們從研發，原型設計和測試，到組裝和批量生產，您可靠的驅動技術合作伙伴。

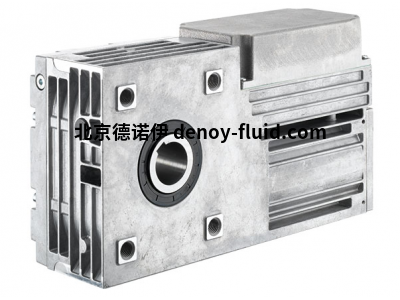

滑入式減速電機Compacta



優勢一覽：



低噪音水平

輕質結構

可定制





各種選項



集成限位開關

集成安全限位開關

防爆符合 ATEX 95 標準

防濺水 （IP65）



Compacta系列軸式減速電機是完整的機電驅動器，其中安裝的電動機的速度通過兩到四個減速級降低到所需值。驅動器性能高，經久耐用，設計緊湊輕巧。



通過將正齒輪/蝸輪傳動裝置與針對性能優化的電機相結合，實現了緊湊的設計。與市售驅動電機相比，緊湊型電機的重量減輕了 60% 至 70%。這是通過鋁壓鑄技術的持續應用來實現的，該技術同時保證了齒輪和電機外殼的高度剛性。



每個驅動器都是專門為每個訂單和客戶生產和測試的。先進的模塊化系統允許多種類型，并根據客戶要求進行最大程度的定制。



由于其集成的控制單元，Compacta系列軸安裝式減速電機是換向模式下應用的理想驅動器。在兩個旋轉方向上，定義的終端位置由兩個位置限位開關保護。這種簡單的解決方案不僅簡化了布線，而且可以快速輕松地配置終端位置。限位開關的高關閉精度保證了向前和向后移動的安全操作。



Sizes;



Compacta MR6

輸出速度：

2，9 – 100 分鐘-1

輸出扭矩：

10，5 – 60 Nm

齒輪比： 27 – 450：1





Compacta MS12

輸出速度：

3 – 193 分鐘-1

輸出扭矩：

12 – 142 Nm

齒輪比： 14，2 – 225：1



Compacta MR30

輸出速度：

2，6 – 123，4 分鐘-1

輸出扭矩：

60 – 300 Nm

齒輪比：

22，7 – 264，6：1



Compacta AG160

輸出速度：

0，45 – 8，3 分鐘-1

輸出扭矩：

720 – 1600 Nm

齒輪比： 339 – 3111：1





限位開關

根據所需的運動曲線，Compacta控制單元有多種型號可供選擇。除了純機械（特別具有成本效益）的基本設計外，還提供帶有集成電機換向接觸器或線性電位計的變體，可用于實現更復雜的運動曲線。



接線盒（不帶開關機構的限位開關外殼）。



由 2 個帶集成電機換向接觸器的安全限位開關保護，適用于在兩個旋轉方向上具有定義終端位置的應用。



由 2 個安全限位開關保護，無需換向接觸器，適用于在兩個旋轉方向上具有定義終端位置的應用



由 2 個安全限位開關保護，適用于在兩個旋轉方向上具有定義終端位置的應用。

使用線性電位計的附加位置信號。



具有新CANopen接口的Compacta產品成為分散的系統。

集成的絕對編碼器具有每轉 4096 個脈沖的分辨率，最高可達 4096 轉。使用制動坡道時，可以精確地達到所需的位置。

該裝置帶有內部速度調節功能，另一個優點是最大扭矩是可設置的。四個PDO允許循環數據交換。



Framo Morat滑入式減速電機Compacta系列
