一、產品介紹

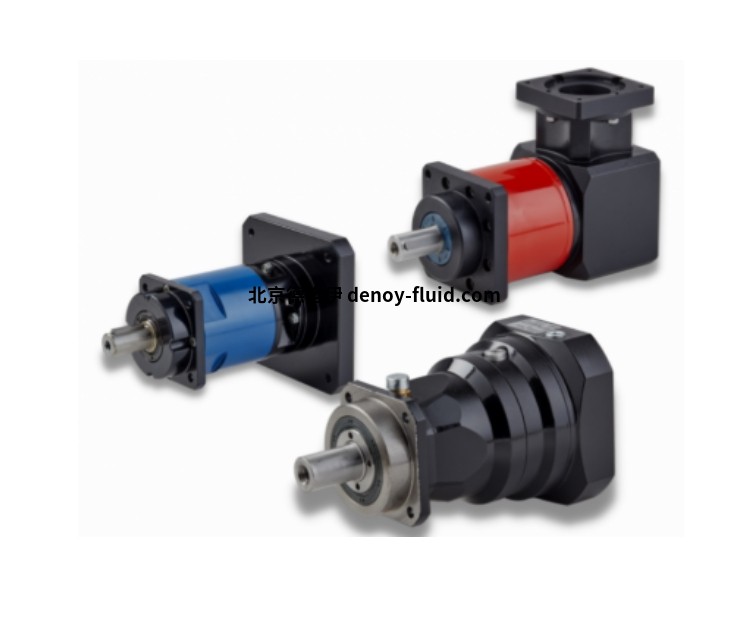

REP系列行星齒輪箱是具有競爭力的價格/精度保證的卓越組合的結果。它們廣泛的應用于：機床、木工機器、多工位機、印刷機、包裝自動機、自動化、機械手、絲印加工機、直線導軌。

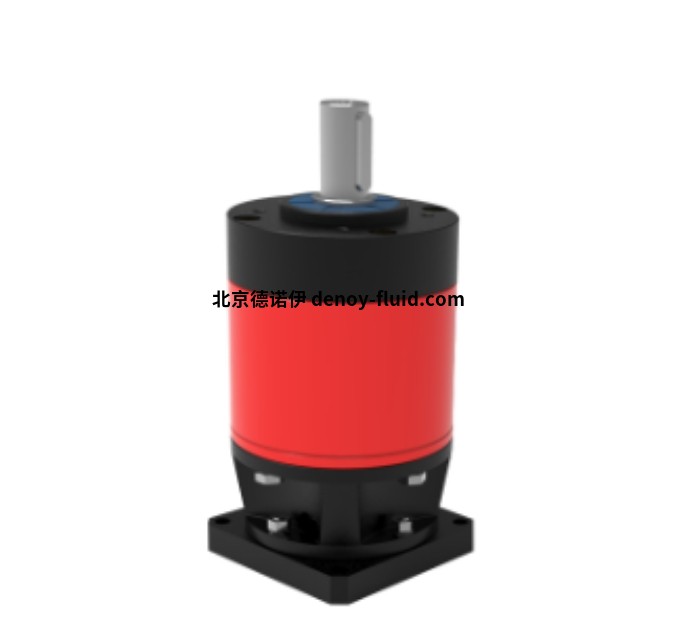

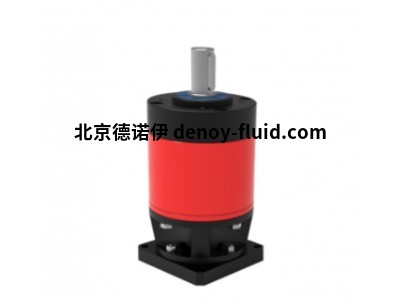

Tramec 精密行星齒輪箱 REP075 具有減速增扭、高精度傳動、高負載承受等主要功能。

精密行星齒輪箱 REP075采用精密衍磨齒輪，齒輪間隙小，能保證傳動的準確性和穩定性，可用于對傳動精度要求較高的機床、印刷機等設備。齒輪采用表面硬化處理的調質合金鋼，箱體由特殊滲氮鋼制造，齒輪箱能承受較大的徑向和軸向載荷，可適應惡劣工況和重載應用場合。

產品主要包含箱體、法蘭、軸、齒輪和軸承軸承組成。

二、基本參數

• 扭矩范圍： T2M = 30 - 600 Nm

• 減 速 比：單級 3、4、5、6 等，雙級 9、12、16、20 等，三級 27、36、48 等

• 額定扭矩：額定扭矩范圍大約在 26 至 570Nm，具體根據不同型號和減速級數有所不同。

• 輸出轉速：小于等于6000rpm，輸出轉速需根據減速比和輸入轉速計算。

• 效    率：單級效率為 96%，雙級效率為 93%，三級效率為 91%。

• 外殼材質：由特殊氮化鋼制成，以確保強度、高可靠性和長壽命。

• 輸入和輸出法蘭：由鋁制成，有兩種類型的輸出法蘭（FLT 和 FLQ）。

• 軸的材質：由淬火和回火合金鋼制成。有兩種或三種類型的輸出軸可供選擇。

• 齒輪材質：表面硬化和回火合金鋼制成，帶有磨削齒。



三、應用領域
機床設備、
木工機械、
傳送機、
印刷機、
包裝機、
工業自動化、
搬運設備、
絲網印刷機、
和直線導軌等設備。



四、規格型號

REP075

REP100

REP125

REP150
