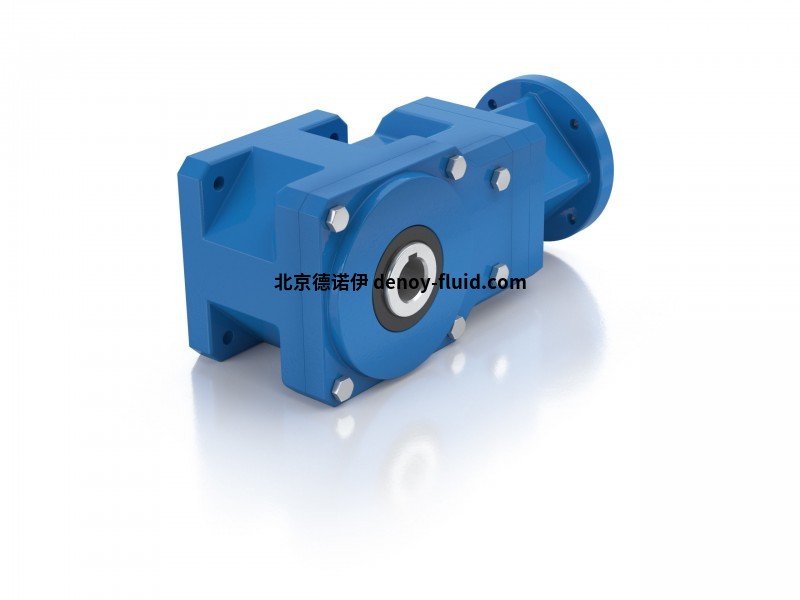

rehfuss斜齒輪齒輪箱 KS210
設計為緊湊型驅動單元，適用于高動態應用。相應地執行了使用伺服電機運行的要求。在開發過程中，還通過大尺寸的軸承和嚙合設計來關注高運行可靠性。此外，在輸出側帶有集成方形法蘭的外殼提供了最大的剛度，并且由于對稱的直列式外殼可以通用安裝或連接。驅動器可提供實心軸或空心軸（如果需要可選夾緊裝置）。輸出軸也可選擇采用不銹鋼材質，甚至提供與您的應用相匹配的表面保護。
不銹鋼外殼（不銹鋼齒輪、衛生驅動、沖洗應用）可用于滿足特別高的表面質量要求。
最小周向間隙、高剛性、低總重量、高效率、與通用安裝位置相關的最大靈活性是驅動器成功使用的特點。
高效率>90%
扭轉剛性伺服電機聯軸器作為伺服電機和齒輪箱之間的最佳連接
采用可互換法蘭系統，連接靈活
外部不銹鋼螺絲，具有更好的清潔特性
高外殼剛度，可在重載應用中實現穩健性
光滑的外殼表面（衛生驅動，沖洗應用）
用于通用安裝位置的方形法蘭
空心軸設計作為相應應用的最佳接口
對稱的直列式外殼結構可以安裝在所有位置
免維護終身潤滑
描述
周向間隙 < 6 弧分
重量 約 4.55 公斤
滿載效率 92 %
n 2 = 200 1 / min時的徑向力，
軸承壽命 > 20.000 hr（加強軸承）2,200 牛
最大額定輸入速度 輸入速度 –不得超過允許的工作溫度3,000 1 / 分鐘
壽命 > 30,000 小時
潤滑 終身潤滑
防護等級 IP65
安裝位置 普遍的
允許工作溫度 – 20°C 至 + 90°C
傳動比 TN TB TS ? 10 -4
(牛米) (牛米) (牛米) (公斤平方米)
4:1 24 31 43 1.9
6:1 36 48 70 1.7
8:1 45 58 81 1.6
10:1 36 48 70 1.4
12:1 36 48 70 1.3
15:1 45 58 81 1.4
18:1 45 58 81 1.3
20:1 60 70 85 1.3
21:1 45 58 81 1.3
24:1 60 70 85 1.3
28:1 60 70 85 1.3
TN= 額定扭矩，TB= 最大值。加速扭矩，TS= 最大緊急關閉力矩 500次，J=質量轉動慣量
