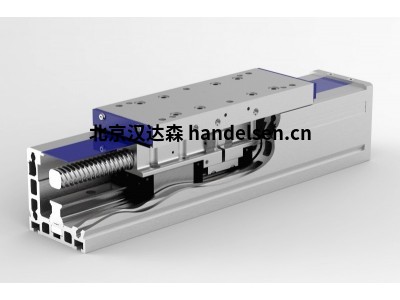

Beta-80-SOS-M是德國HSB Automation GmbH公司HSB-beta?系列中的核心型號，自1996年推出以來已成為市場上應用廣泛的機械線性單元之一。該型號采用滾珠絲杠驅動（SOS）與HSB滾柱導軌組合，專為需要高進給力、高精度定位的工業自動化應用而設計，廣泛應用于機床加工中心、自動化生產線、物料搬運系統及新能源設備等領域。
| 邱佳悅 QQ：2850590586 手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn |  |  |
| 參數類別 | 具體指標 |
| 驅動系統 | 配備HSB KGT系列滾珠絲杠驅動，絲杠直徑20mm，標準導程5mm（M2550配置），動態額定載荷達16,100N；單螺母適配器設計（4×M8接口），適配器長度58h6，總安裝高度102mm |
| 導向系統 | 配置HSB滾柱導軌尺寸20，配備12個HSB LR 20滾柱，單個滾柱動態載荷1,500N，靜態載荷600N；最大線速度2.5m/s，最大加速度20m/s2 |
| 軸承配置 | 固定端：2個角接觸球軸承+1個深溝球軸承；浮動端：深溝球軸承，Loctite 641固定軸承，MSR螺母采用Loctite 243鎖固并標記 |

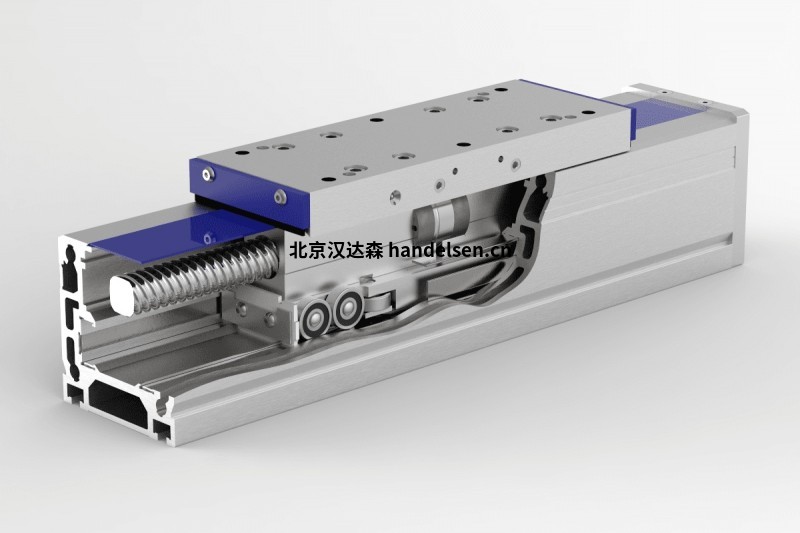

高剛性鋁型材基礎：Beta-80-SOS-M基于專門開發的80×80mm鋁型材建造，該型材具有良好的剛性，為導軌和驅動系統提供穩固的安裝基礎。型材表面經陽極氧化處理，六槽設計便于不銹鋼導軌帶的安裝和附件固定。
降噪與潤滑優化：主軸支座集成消音裝置，有效降低高速運行時的噪聲水平。配置直錐形黃油嘴，便于日常潤滑維護，延長滾柱導軌和絲杠螺母的使用時長。
防護設計：可選配遮蔽膠帶系統（Cover Band），有效保護內部導軌和驅動部件免受粉塵、碎屑等污染物侵入，提高單元在惡劣工業環境下的使用時長和可靠性，適用于機床加工、木工機械等多塵環境。
Beta-80-SOS-M的最大導向負載FZ為1,500N，最大進給力FX達4,000N，重復定位精度可達±0.05mm級別。標準滑架長度有210mm和270mm兩種規格，特殊長度可根據需求定制。該型號在A、B兩側均無突出量（0.0mm），便于緊湊空間安裝。
| 應用領域 | 適配特性 |
| 機床與加工中心 | 用于刀具進給系統、工件定位裝置及輔助軸驅動，高剛性和高精度特性滿足金屬切削加工的使用要求 |
| 自動化生產線 | 在裝配、檢測、搬運等環節實現精確的線性運動控制，模塊化設計便于與多軸系統集成 |
| 新能源設備 | 應用于光伏組件層壓機、鋰電池裝配線及風力發電變槳系統，防護設計適應多塵、潮濕環境 |
| 特殊定制 | 可配置不同導程絲杠（5/10/20/50mm）、雙滑架、反向旋轉螺桿（R/L版本）等變體，滿足個性化需求 |
