安裝前準備







安裝Ringspann DH 010 PFK制動卡鉗前，需用酒精如乙基或異丙基、酒精或水性表面活性劑溶液等清潔制動盤，之后用清潔劑擦干布 。若使用稀釋劑、丙酮或制動器清洗劑清洗制動盤，要確保清潔劑及殘留物不與制動片接觸，這點對僅作駐車制動器的情況尤為重要，因無動力時較薄殘留物會在制動操作時從制動盤擦去.







安裝要求







制動卡鉗應安裝在穩定、無振動的機器部件上，以確保無噪音、無尖叫聲。安裝時要確保制動片居中并與制動盤接觸，即制動臂的中線必須指向制動盤的中點，且制動盤橫向擺動的最大允許值為0.2 mm，較大擺動會導致卡嗒卡嗒聲及制動單元抖動。需使用2個強度等級為8.8的M8螺栓將制動卡鉗安裝到機器部件上.







壓縮空氣連接







氣缸體處的連接螺紋為G 1/8，最大螺釘深度為4.0 mm，制動卡鉗配有360°旋轉L形軟管接頭，壓縮空氣通過外部直徑6mm的PUN或PAN型塑料軟管連接到L形軟管接頭，如PUN-6x1-BL型塑料軟管。工作壓力在1到6巴之間，取決于制動力，最大允許壓力為8巴.







潤滑與保養







制動卡鉗交付前已潤滑，可在壓縮的情況下操作有油或無油的空氣。若使用潤滑過的壓縮空氣，需確保其不含臭氧，因臭氧會損壞膈膜。若使用含有機油的壓縮空氣操作過一次制動卡鉗，后續應使用帶油的空氣進行操作，以免額外的油沖洗掉最初的潤滑脂.







技術參數







Ringspann DH 010 PFK的活塞為610，壓力活塞安裝在中心位置，適配的剎車盤厚度為12.5毫米.其氣缸體上的連接螺紋為M5，實際螺釘深度為4.5 mm，提供兩個版本的L形軟管接頭，如LCS-M5-PK4版本由藍色塑料制成，帶有金屬螺塞和紅色夾子，通過PU、PL或PP塑料軟管與外部連接.







產品特點







Ringspann DH 010 PFK屬于氣動制動卡鉗，具有彈簧釋放功能，無需調整以應對摩擦塊磨損，其制動鉗與制動盤成直角安裝。在使用中能夠提供穩定可靠的制動力，有效保障設備的安全運行，并且在設計上充分考慮了安裝和維護的便捷性，便于用戶進行操作和保養.

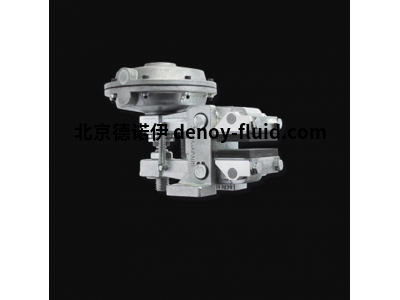

德國Ringspann工業制動卡鉗DH 010 PFK
