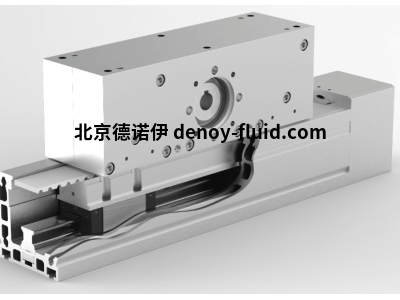

HSB機械線性設備Beta 50-C-ZRS總長2780mm

HSB-beta 線性裝置目前有 11 種尺寸可供選擇 - 從 HSB-beta 40 到 HSB-beta 180。

為了滿足實踐中的不同要求，這里使用了各種導向和驅動變體。

Beta 50-C-ZRS-20AT5-E-110-2440-2780-AK-AZ2-S-1技術參數

(替代編號：99594，來自 AB 49340/20）。

帶滾柱導軌 R20 和齒形帶傳動 20AT5-E，110 毫米/轉

最大行程： 2440 毫米，總長度： 2780 毫米

帶蓋板：藍色

刮板：金屬板

同步帶輪/傳動軸連接：羽毛鍵

齒形帶預緊力： 189N

相當于 120 赫茲，測量長度為 200 毫米

或預張緊路徑為 2.9 毫米

質量慣性矩 JR=0.00032756Kgm² （帶滑塊）

滑塊總重量：0.60 千克

允許驅動扭矩： 12.7 牛米

1 = 特殊型號：

帶特殊驅動軸 A

AZ2-S，d12x22lg.無鍵槽

帶 1 個滑塊

滑塊 1 長度： 200 毫米

- 兩側滑板寬度從 50 毫米 -0.2 至 -0.5 毫米

側面未陽極氧化

特殊加工輪廓：

- 空氣吹掃/吸氣接口 G1/8

連接面 D，B 位置 10.00mm

密封空氣接口的螺紋深度最大為 4mm?。。。菁y關閉）！

特殊設計的滑塊/滑條

2 個滑塊 NL 2620，50/6x420/50，7x 螺紋 M5、

潔凈室應用的系統設計 不銹鋼部件：

- 外部/可見部件為不銹鋼

- 不銹鋼傳動軸

- 內部零件 不銹鋼

我們的 HSB-beta 50 提供以下版本：

HSB-β 50-C-ZRS尺寸為 50 的線性裝置采用加固設計，帶有圓周同步帶驅動裝置 20AT5-E 和 HSB 滾柱導軌 20。

HSB-β 50-C-ARS 尺寸為 50 的直線裝置，加強型，帶 Omega 同步帶驅動裝置 20AT5-E 和 HSB 滾輪導軌 20。

HSB-β 50-C-SRS 尺寸為 50 的直線裝置，采用加固設計，帶有 KGT 尺寸 12 的主軸驅動和 20 尺寸的 HSB 滾柱導軌。
