集裝箱蝶閥 DKZ 105

105 系列是一系列密封截止閥，專門用于容器或筒倉下。有兩種基本型號可供選擇，第一種是輕便且價格合理的星形設計 （SK），第二種是堅固的全法蘭型 （VK）。閥門提供 DIN EN 12266 泄漏率 A 中所述的絕對密封。外殼是一體式的，有兩個密封套可供選擇，套筒是可更換的或硫化到電樞中。該截止閥適用于固體和糊狀介質，但主要用于散裝物料?？捎糜?– 40°C 至 + 200°C 之間的溫度。



特征：

免維護設計

大部分自給自足的住房

位于中央的閥盤旨在促進

良好的流動，具有特殊的軸連接，可在兩個流動方向上提供

絕對密封

密封件是可拆卸的

也可用于 0/20

區的應用，包括 EC 型檢驗

密封件具有橫向重疊和額外的密封

邊緣，并且 - 這在

法蘭之間提供了完美的密封，而無需任何額外的法蘭密封件



材料：

外殼

Silumin （鋁）

閥盤

鋼、不銹鋼、層壓、研磨和拋光

套筒

NBR、Hypalon、EPDM、FPM、Silikon、u.a.

軸

不銹鋼 1.4571 + 1.4057 + 1.4542

軸承襯套

MS、PTFE、青銅、peek

O 型圈

NBR、FPM



型號：

warex valve DKZ 105 SK 型

warex valve DKZ 105 VK 型





warex valve 集裝箱蝶閥 DKZ 105 SK 型，星形，帶棘輪手柄。

公稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C 至 + 200°C*

套筒：可更換





warex valve DKZ 105 VK 型容器蝶閥，全法蘭設計，帶棘輪手柄。

公稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C 至 + 200°C*

套筒：可更換





warex valve DKZ 105 VK 型容器蝶閥，全法蘭設計，帶落鎖系統。



公稱寬度范圍：DN 150 – DN 300

工作溫度：– 40°C 至 + 200°C*

套筒：可更換

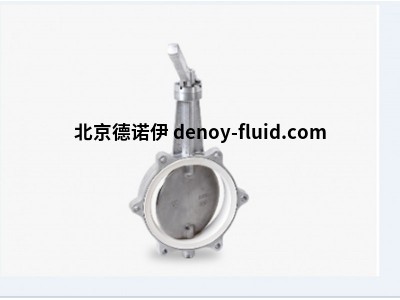

warex valve 集裝箱蝶閥 DKZ 105 SK 型，星形，帶落鎖系統

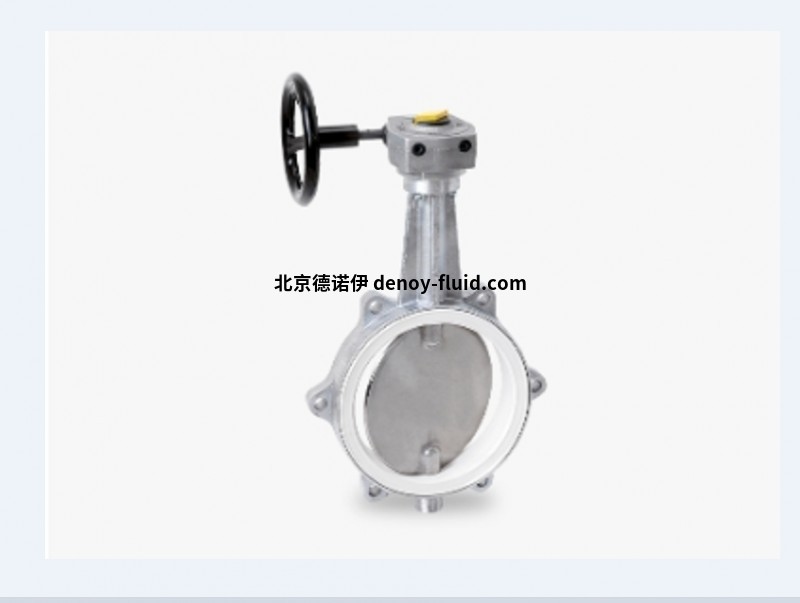

warex valve 集裝箱蝶閥 DKZ 105 SK 型，星形，帶蝸輪。

warex valve DKZ 105 VK 型集裝箱蝶閥，全法蘭連接，帶蝸輪。
