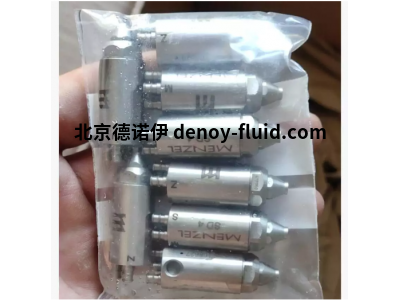

menzel組合噴頭MS SD4.03 SF FA4.90

簡介

INDUTEC® MS SD3 和 SD4 同軸噴頭用于應用少量至中等量的各種冷卻和潤滑介質。

根據所使用的附件，可以生成各種噴霧模式和噴霧角度。根據要應用的介質的粘度，可以通過改變噴嘴尺寸、

噴涂氣壓和介質壓力來根據需要調整噴霧模式。噴射空氣、控制空氣和介質通過三根軟管進入系統。

INDUTEC® MS SD3 和 SD4 同軸噴頭是精密設備，只要遵守以下說明，它們就可以作為多年的可靠工具。

功能說明

INDUTEC® MS SD3 和 SD4 同軸噴頭采用氣動方式工作。

加壓介質由一根針頭關閉，針頭通過彈簧關閉介質出口。當控制空氣被激活時，針頭打開，介質出口被清理。

當控制空氣失效或關閉時，

針頭通過彈簧關閉介質出口。單獨控制的噴射空氣將介質形成射流。

介質以不同的噴霧模式和噴霧角度從噴嘴噴出，具體取決于所使用的附件。針的功能是：通過氣壓打開/通過彈簧力關閉。

MS SD4 SF技術參數

產品編號 9100000288 INDUTEC® MS SD4 SF  精密同軸噴頭，全向噴淋角度，無滴漏，自清潔，

噴嘴開口 Ø 0.3 mm，

用于介質的連接， 在背面噴灑和控制空氣， 包括特殊設計的壓縮彈簧，用于較低的控制氣壓，包括彈簧懸架，

尺寸：34.8 毫米 x 直徑 13 毫米，重量：約 30 克。 主體、頭部和針頭：NIRO、 密封件：氟橡膠 - 配件（可選）

可以轉換為各種配件。

噴射角度、噴砂形狀和流速，包括組裝說明，用于微量冷卻潤滑系統的模塊。

MS_FA_4.90DM

貨號9100000100

特殊平面噴射附件 可以旋轉360°改變噴霧模式，

精密同軸噴頭模塊 INDUTEC® MS SD4/SD3。

注意：

在調整/旋轉平噴頭之前，先松開噴頭上的鎖緊環。

MS SD4.03 FA4.90技術參數

貨號 9300310900

型號 INDUTEC MS SD4.03 SF FA4.90

menzel組合噴頭MS SD4.03 SF FA4.90
