MAXON電機齒輪箱組合348096用于板材焊接

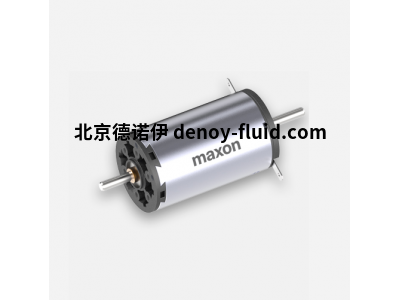

A-max 26 GB 11W KL 2WE電機110966

maxon A-max電機是一系列創新型高品質直流電機，配備強大的AlNiCo永磁體。

我們電機的“心臟”是maxon無鐵芯繞組，該繞組已經過數百萬次測試。

這是用于緊湊、強大和低慣量驅動器的新技術。

額定電壓下的數值

額定電壓 42 V

空載轉速 7880 rpm

空載電流 15.5 mA

額定轉速 5840 rpm

額定扭矩（最大持續扭矩） 18.1 mNm

額定電流（最大持續電流） 0.373 A

失速扭矩 70.3 mNm

失速電流 1.4 A

最大效率 80

特性

終端電阻 30.1 Ω

終端電感 2.99 mH

扭矩常數 50.3 mNm/A

轉速常數 190 rpm/V

速度/扭矩梯度 113 rpm/mNm

機械時間常數 14.9 ms

轉子慣性 12.5 gcm²

熱數據

外殼熱阻 - 環境 13.2 K/W

繞組-外殼熱阻 3.2 K/W

繞組熱時間常數 11.9 秒

電機熱時間常數 474 秒

環境溫度 -30...+85 °C

最高繞組溫度 +125 °C

機械數據

軸承類型 Waelzlager

最高轉速 10400 rpm

軸向游隙 0.1 - 0.2 mm

徑向游隙 0.025 mm

最大軸向載荷（動態） 5 N

壓緊配合的最大力（靜態） 75 N

(靜態，軸支撐） 1200 N

最大徑向載荷 20.5 N，距法蘭 5 mm

144046 齒輪 GP26B 1.8NM 4ST KL i=231 : 1

與maxon電機相匹配的精密正齒輪和行星齒輪箱。齒輪可以直接適應輸送設備中所需的電機。

電機小齒輪是第一級的輸入齒輪，剛性固定在電機軸上。

齒輪箱數據

減速 231 : 1

絕對減速器 192375/832

電機軸最大直徑 3.2 毫米

級數 4

最大持續扭矩 1.8 牛米

最大間歇扭矩 2.7 牛米

旋轉方向，驅動至輸出 =

最大效率 49

空載平均間隙 2 °

質量慣性 0.4 gcm²

減速機長度 (L1) 49.6 mm

最大傳輸功率（連續） 6.5 W

最大傳輸功率（間歇） 9.8 W
