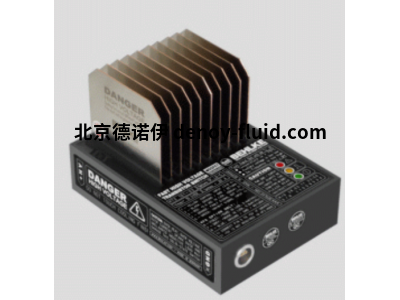

behlke快速高壓晶體管開關HTS 151-03-GSM

HTS-GSM系列的開關模塊由兩個相同的MOSFET開關路徑組成，

分別形成所謂的半橋電路推挽電路。兩個開關路徑都由公共驅動器

控制，該公共驅動器還為開關之一提供邏輯信號否定。開關是相互

被動鎖定的，因此在任何情況下，包括如果控制輸入受到電磁干擾

(例如，由于不良的EMC設計)，橋中的短路都被排除在外。特

別是在帶容性負載的脈沖發生器中，推挽原理比傳統的單開關電路

具有很大的優越性。推挽電路不需要大容量的儲能電容器來實現低

的脈沖降，而且由于沒有工作電阻的功率損耗，推挽脈沖發生器的

效率很高，無論脈沖寬度、頻率和占空比如何。脈沖發生器只提取

電流用于對連接的負載電容充電。由于開關的定時非常精確，除了

開關自然電容的峰值充電電流外，電橋中幾乎沒有交叉電流。

開關是由3至10伏特幅度的正向信號控制的。過頻、熱過載

(長期過載)和不正確的輔助電源等故障條件將開關路徑A

設置為關斷狀態，而將開關路徑B設置為導通狀態。故障在

故障信號輸出端顯示為“L”信號。沒有5VDC電源，兩個開

關路徑(A和B)都處于關閉狀態。這意味著，沒有5VDC的

輸出潛力可能是不確定的，如果高壓仍然適用。為了確保在

這種情況下定義的高電壓輸出電位，上拉或下拉電阻器必須

連接到輸出。

特點

快速過渡時間，上升時間和下降時間~15 ns

從150ns到無窮大的可變脈沖寬度

在脈沖頂部沒有脈沖下降和非常低的紋波

無工作電阻電源，緩沖電容小

HTS 151-03-GSM技術參數

最大工作電壓 2x15000V

典型擊穿電壓 2x18000V

最大峰值電流能力 2x30A

最大連續負載電流 2x0.41A

靜態導通電阻 2x90Ω

最大離態電流 10μADC

傳播延遲時間 150 ns

典型輸出轉換時間 26 ns

輸出脈沖寬度 [ns] 150...∞

最小脈沖間隔 400ns

連續開關頻率 10kHz

最大突發頻率 2.5MHz

尺寸 163x64x62 mm3

重量 460g
