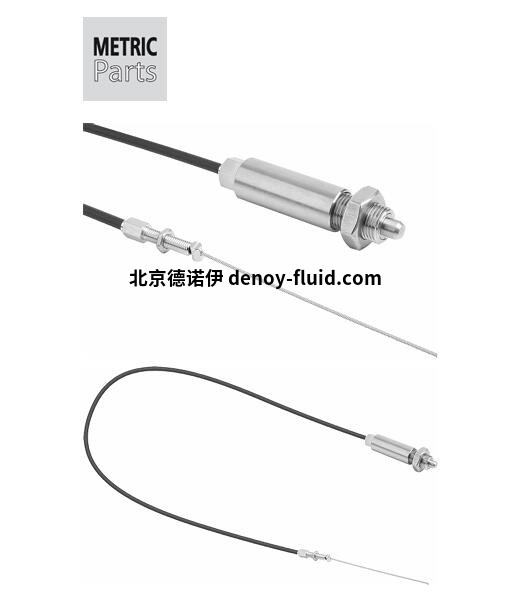

K1502_AB

定位柱塞，不銹鋼，可遠程操作

產品描述

定位柱塞用于需要防止因橫向力而改變位置的場合。

例如，在機器、家具和特種車輛結構中用于長度、高度和位置鎖定。

帶遠程驅動的定位柱塞可用于難以進入的裝配空間，或出于人體工程學或安全原因需要遠程驅動的場合。

分度柱塞通過鮑登電纜連接到操作員一側。分度柱塞和執行元件組合成一個完整的系統，可用于多種應用場合。

作為執行元件的替代品，隨附的螺紋接頭（Ø5 x 7 mm）可用于將單個執行元件集成到系統中。

鮑登電纜有多種長度可供選擇。

為確保與相關應用完全匹配，安裝時可根據需要縮短鮑登電纜。

通過選擇適合涂層應用的材料來提供防腐蝕保護。如果需要，可以方便地更換電線電纜或電纜外殼。

材料

分度柱塞不銹鋼

鋼絲電纜不銹鋼。

帶內外塑料護套的鋼線套管。

黃銅端體、調節螺釘和螺紋接頭。

型號：

定位銷經過硬化、研磨和光亮處理。

黑色弓形電纜外殼。

訂購信息：

帶遠程驅動的定位柱塞和執行元件必須單獨訂購。

注意

安裝鮑登電纜時應注意以下幾點：

電纜自由端的長度會因布置角度、彎曲半徑和負載因素而發生變化。因此，在敷設鮑登電纜后，必須使用隨附的調節螺釘調節對偶軸承（套管）的長度。調節螺釘還用于設置鮑登電纜系統的預拉力。

在鋪設電纜時，必須特別注意確保彎曲半徑不低于最小值，此處的最小值為 R = 65 毫米。半徑太小會導致磨損加劇和摩擦增大。

安裝時也要避免讓彎曲半徑短暫低于最小值，否則會損壞套管。此外，套管的設計只能承受壓力。如果拉力過大，內部線圈將被拉伸并永久損壞。

應要求提供：

特殊型號。

附件：

六角螺母 K0700。

安裝支架 K0638。

墊圈 K0665。

定位襯套 K1290。

執行元件 K1502.12420.

導線電纜 K2023.

張力體 K2024.

端體 K2025.

固定螺釘 K2026.

螺紋接頭 K2027.

隨附

帶預裝電纜的定位柱塞、外殼、端蓋、M6 x 34 mm 的調節螺釘和 Ø5 x 7 mm 的螺紋接頭。

參考圖紙：

1) 定位柱塞

2) 弓形電纜套管

3) 弓形電纜

4) 調節螺釘

5) 執行元件

6) 螺絲接頭

7) 蓋板

特殊功能：

不銹鋼RoHS

K1502

分度柱塞，不銹鋼，帶遠程驅動裝置

定位柱塞

本頁包含 KIPP 最受歡迎的定位柱塞和附件。每種款式通常有以下配置：

英制或公制

鋼或不銹鋼

帶或不帶鎖緊螺母

標準或鎖定（縮回時，將手柄旋轉 90°，可使定位銷無限期縮回）
