技術規格

雙向刀閘閥—— 767系列

尺寸范圍

NPS 3至36 / DN 80至900

閥體材料

碳鋼（WCB）

根據要求提供其他材料

最大許用操作壓力

300psi (20巴)

450psi (31巴)

740psi (51巴)

閥桿材料

304不銹鋼

閥體類型

兩段式螺栓：法蘭式

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

閥座材料溫度范圍

天然橡膠：165ºF / 74°C

EPDM：248°F / 120°C

設計標準

制造商標準

測試標準

制造商標準

認證

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

結構長度

行業標準

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

應用

漿料

特點和優勢

博雷767系列雙向重型漿料閥專為高壓漿料應用設計。該設計采用了雙彈性閥座套筒，旨在滿足更高的管道壓力和閘門設計，便于自我清潔，防止介質積聚，確保雙向隔離。

耐用的碳鋼閥體采用兩段式法蘭連接的設計。完全打開時閥門全開，不會阻攔管道介質。

特征

標準保護性閥桿套在危險環境下提高壽命周期。

完全密封J形環提供套筒加固和記憶輔助，確保雙向零泄漏性能。專為高壓力等級下的運行而設計。

在開啟位置，增能套筒保護所有金屬部件，避免與流動的過程介質直接接觸。

閘門改進：堅固閘門專為高壓漿料應用設計，提供多種耐腐蝕合金供選擇。

全通徑設計提供暢通無阻的流道，延長套筒使用壽命，并最大限度地減少閥門壓降。

充足的閘門和介質推進間隙設計支持閘門完全關閉。

法蘭式兩段式連接閥體易于維護，按照ASME CL300法蘭標準進行鉆孔和連接。其他鉆孔選項可根據需求提供。

可選配帶螺紋端口的底部沖洗板，確保安全排放介質，便于沖洗水連接。

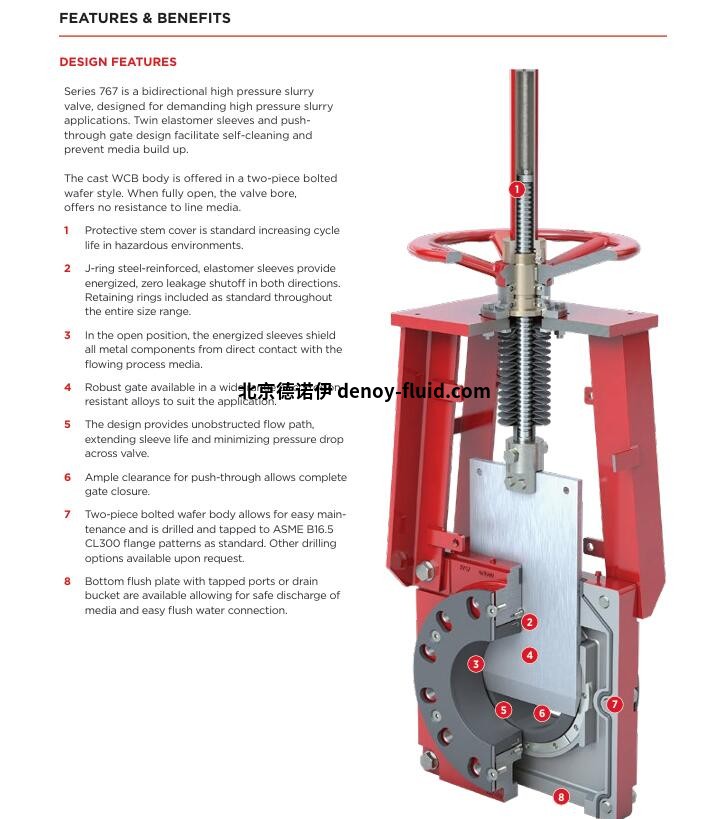

 1  標準配置的閥桿保護蓋可延長危險環境下的

危險環境中的循環壽命。

 2  J 型環鋼質加固彈性套管提供雙向通電、零泄漏關斷功能。

雙向通電、零泄漏關閉。

整個尺寸范圍的標準配置都包括固定環。

在整個尺寸范圍內，固定環均為標準配置。

 3 在打開位置，通電套管屏蔽了所有金屬部件，使其不會直接接觸

 在開啟位置，通電套筒可保護所有金屬部件，使其不會直接接觸輸送過程介質。

4 堅固的閘門有多種耐腐蝕合金可供選擇，以適應不同的應用。

 5 設計提供暢通無阻的流道、

可延長套筒壽命并最大限度地減少跨閥壓降。

 6 足夠的推入間隙允許閘門完全關閉。

 7 兩件式螺栓連接的對夾式閥體便于維護，鉆孔和攻絲符合 ASME B.

鉆孔和攻絲符合 ASME B16.5 標準。

CL300 法蘭樣式作為標準。其他鉆孔

可根據要求提供其他鉆孔選項。

 8 底部沖洗板帶攻絲口或排水桶，可安全排放污水。

可提供帶螺紋接口或排水斗的底沖洗板，以便安全排放介質和方便連接沖洗水。

雙向刀閘閥

767系列

尺寸范圍

NPS 3至36 / DN 80至900

最大許用操作壓力

300psi (20巴)

450psi (31巴)

740psi (51巴)

閥體類型

兩段式螺栓：法蘭式
