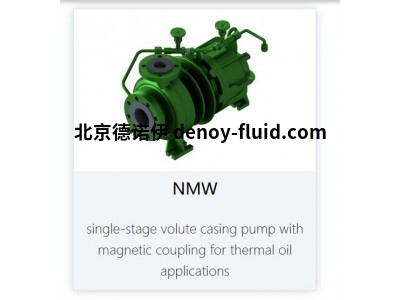

NMW 型

帶磁力耦合器的單級渦殼泵，用于導熱油應用

Q max： 500 立方米/小時**

最大 H：250 米**

工作壓力： 24 bar*

溫度： 400°C* 400°C*

描述

NMW 型是一種渦殼泵，其外殼尺寸符合 ISO 2858 標準，磁力耦合器適用于熱油應用。

該泵配有永磁聯軸器，密封外殼將流體密封在外部。

帶有模制肋條的軸承座設計為冷卻件。因此，間隙罐區域的溫度明顯低于蝸殼內的流動溫度。

沒有內部循環。滑動軸承和節流部分可防止受污染的產品與磁體空間中的清潔介質發生交換。

如果渦流損耗較大，則需要額外的冷卻回路。

為此不需要冷卻水。

泵不能自動排氣，必須通過排氣裝置打開吸氣滑道排氣。

泵軸的軸承采用碳化硅滑動軸承，驅動軸安裝在永久潤滑脂潤滑的滾子軸承中。

吸入側和壓力側的標準配置為耐磨環。

除了底座支撐外，蝸殼還可提供安裝在軸上的懸掛裝置。

應用

石油與天然氣、化學、石化、近海、船舶技術/海洋、加油設備與航空、工業加熱系統/熱載體、儲罐/油庫、可再生能源/環境工程

技術數據

Q 最大值 500 立方米/小時**

最大 H： 250 米**

工作壓力： 24 bar*

溫度： 400°C* 400°C*

最大轉速： 3500 min-1

密封墊/機械密封：磁性耦合

安裝：水平

自吸：無

軸承：滾動軸承，產品側滑動軸承

潤滑：潤滑脂

材料：球墨鑄鐵/鑄鋼

標準：ISO 15783 ISO 15783

防爆等級：2 類 / 1 區

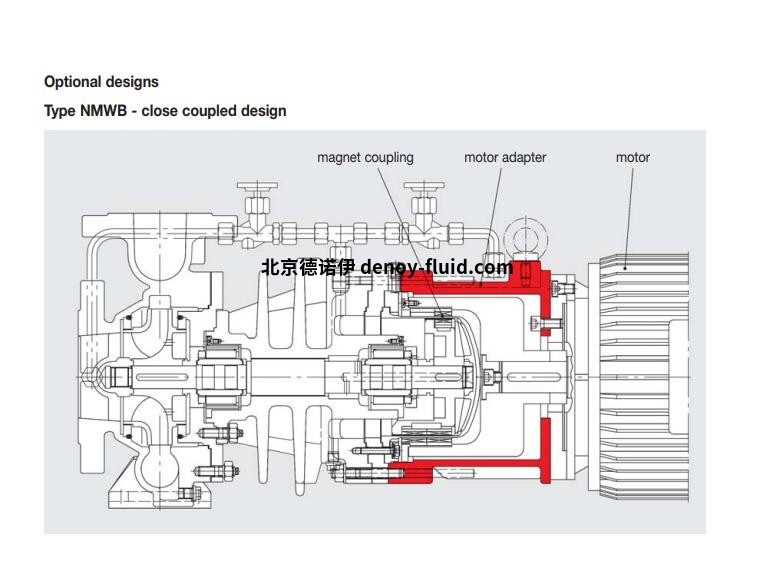

磁耦合

多極磁鐵耦合器的單個元件

由永磁材料 "鈷釤 "制造

鈷釤 "永磁材料制造，使用壽命不受限制。驅動轉子中的磁鐵完全密封，不與液體接觸。

功率通過一組外部磁鐵傳輸?shù)矫芊獾?/font>

液體端。內

磁力將內外磁環鎖定在一起

磁力鎖定在一起，作為同步

耦合。內磁環將所需扭矩直接傳遞給葉輪。

將所需扭矩直接傳遞給葉輪。過載

磁力耦合器的過載和打滑不會導致退磁。

如果有溫度監控

則不會導致退磁。磁力耦合器設計用于

磁力耦合器設計用于直接在線啟動的電動機。

如果需要增加電機功率、

例如安裝更大的葉輪時，可通過增加磁鐵來提高聯軸器的額定功率。

聯軸器的額定功率可以通過增加磁鐵來提高。

最大驅動功率約為

170 kW @ 50 Hz（203 kW resp. 270 hp @ 60 Hz）
