schmersal安全開關AZ215

說明

schmersal帶獨立執行器的新型機電安全開關：AZ215/AZ216 和 AZ315/AZ316 開關用于監控鉸鏈式或滑動式防護

裝置的防護位置。其突出特點是由壓鑄鋅制成的旋轉執行器頭，在安裝前可以很容易地以 90° 的步長旋轉。這允許從

側面從四個不同的方向以及從上方接近頭部。憑借這種多功能的進近位置以及與不同執行器組合的能力，AZ 系列為用

戶提供了最大的安裝靈活性和一系列通用應用。設計人員可以將 AZ 開關用于鉸鏈門和滑動防護門上的左右手設計。

schmersal AZ安全開關設計

塑料或金屬開關外殼在設計和尺寸上與 PS 215/216 和 PS 315/316 系列的限位開關相同，使 AZ 開關具有同樣緊湊的

設計，并且易于集成到周圍結構中。小型 AZ215 和 AZ216 交換機符合 EN 50047 標準，而較大的 AZ315 和 AZ316

交換機符合 EN 50041 標準。

除了帶有 M20 電纜入口和連接端子的標準版本外，還提供帶有 4 針或 8 針 M12 連接器的版本，具體取決于觸點數量。

通過內置的 8 針連接器，AZ 開關可以連接到 SFB 安全現場盒。具有三個觸點且具有多種組合的設備版本除了具有安全

功能外，還可以承擔信號作用。開關元件上的連接端子可旋轉 45°，可實現快速簡便的接線。

特性

驅動頭可通過4x90重新定位

鎖緊力12牛頓或30牛頓

口靈活的連接類型和位置

兩個或三個開關觸點

可通過8極連接器插頭連接到SFB安全現場箱

應用

AZ系列的新型安全開關用于監測滑動或鉸接防護裝置。壓鑄鋅執行頭在安裝前可以輕松地按90°的步驟旋轉。

這使得可以從四個不同的方向以及從上方橫向接近頭部。根據要求，可提供鎖緊力為12 N或30 N的變體。

型號

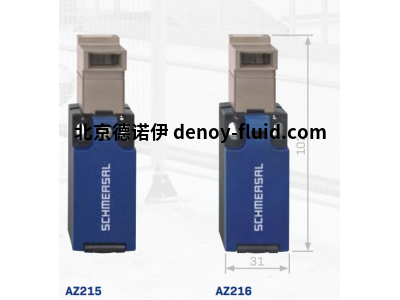

AZ215

AZ216

AZ315

AZ316
