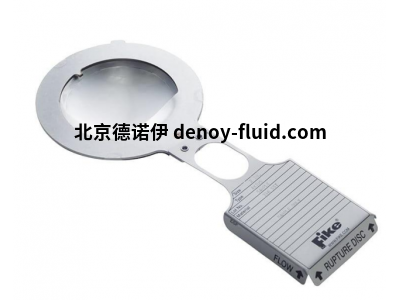

Fike反作用刻痕爆破片RD520 AXIUS

RD520 AXIUS是一種反作用刻痕爆破片，適用于挑戰性的工業泄壓應用。利用Fike的G2制造技術，

這種爆破片是預先設計的，將提供高度精確和可靠的過壓保護。

技術參數

尺寸 DN20 – DN300

光盤材料

1.4401 / 1.4404

2.4819

2.4856

爆破壓力范圍 0.48 – 41.37 bar

循環/脈動負載 將實現多達100,000次循環，取決于循環條件

真空電阻 全部

背壓 爆破壓力的125%

工藝介質 氣體/蒸汽、液體和兩相

分裂 非碎片化

GI INSERT類型

"G lnsert"型爆破片夾持器配有預組裝方法，因此爆破片可以安裝在工作臺或其他方便的位置。一旦閥瓣就位，

就可以將裝置組裝并安裝到管線中，最大限度地減少對破裂閥瓣的損壞。

Fike提供兩種類型的預托克持有者，“TO+”和“TO”。TO+和 TO 夾持器設計的目的是允許爆破片安裝然后

“扭矩”到推薦的靜載荷水平，以確保在總成內正確夾持爆破片。這可以在工作臺上進行，而不是在條件不太理

想的現場進行，從而大大降低了裝配錯誤的可能性。

一旦組裝在一起，破裂盤組件隨后可被輸送到現場位置并安裝在配對法蘭之間，其中所施加的附加扭矩負載對于

組件的適當功能是不可少的。TO+和TO 組件也可以在常維護計劃和工廠周轉期間拆卸、檢查和更換，

只要不拆卸閥瓣，不會影響閥瓣性能。

TO+型支架的設計能夠安裝在多個國際法蘭額定配置中。TO+可以用于以下破裂

盤型號:RD320、SRX和RD520 AXIUS、SRL、Poly-SD。

附件

壓力表絲錐 當需要一個壓力計的分接頭時，一個1/2“除非另有說明，否則提供NPT。

溢流閥 安裝以防止破裂盤和下游管道之間的壓力積聚

J形鉤 用于確保正確的安裝方向

吊環螺栓 用干搬運大而重的支架

千斤頂螺絲 為防爆片總成的安裝提供一種安全分離管道法蘭的方法

O形圈/槽 不帶O形圈/凹槽的密封性達到1x10-4 atm cc/sec He

O型環/凹槽密封至1x10-6 atm cc/sec He
