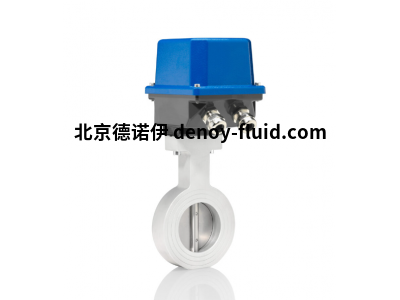

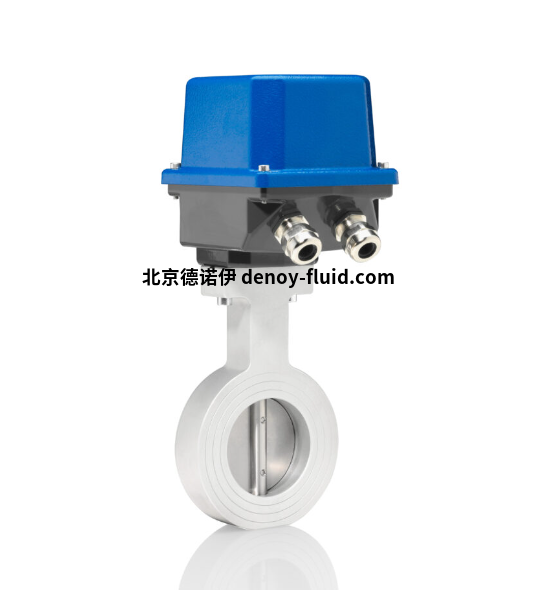

Schimpf SVG氣體流量控制閥 裝配要求
SVG氣體流量控制閥用于調節至燃?xì)馄骶摺?br />
為了獲得更高的控制精度，可以使用具有減小的標稱寬度（減小一個或兩個標稱寬度）的規則襟翼SVG。這使得可以省去減速器。
通過襟翼位置調節所需的體積流量，打開旋轉角度在0°到90°之間。
控制襟翼有一個平滑的貫穿襟翼盤。這個翻板還可選擇帶有穿孔密封系統，用于減壓襟翼關閉時可用的最小流速。
重要提示：控制閥瓣并非用于安全關閉氣體供應
裝配步驟
重要提示：對于控制閥的安裝，需要本文件中列出的“維護和安裝安全說明”，并且
請遵守“裝配說明”。
1.在安裝控制閥之前，必須關閉所有受影響的設備/機器/系統，并在必要時斷開電源！這個
切斷天然氣供應！
2.插入下部銷釘螺釘（PN 10-40：使用塑料套管）
3.使用法蘭密封
4.插入控制閥。必須遵守允許的安裝位置
5.插入其他銷釘螺釘
6.正確擰緊所有螺釘
•交叉擰緊螺釘（根據法蘭連接制造的相關標準和指南選擇擰緊力矩）
•注意控制閥的中心安裝
•注意無機械應力安裝
•法蘭連接制造的相關標準和指南以及所用法蘭連接的安裝說明
用定心輔助工具（塑料套管）
（僅適用于PN10–PN40和M16螺釘）：
PN6 PN10-40，M16
張曼麗
QQ：3541447690
手機：18500768072
電話：010-64714988-195
傳真：010-84786709-667
郵件：sales95@handelsen.cn |
 |
 |
•Schimpf執行機構的安裝：
用于安裝Schimpf驅動器
在控制活門上，外正方形是在閥瓣的軸端插入驅動器的內部正方形中。重要的是驅動器和活門的外部正方形
尺寸相同。緊固件通過用六角凹頭螺釘封閉在活門中的兩個執行。在安裝在驅動至活門（打開或打開）。
