KPT是一種調速型液力偶合器，用于啟動控制和調速驅動。

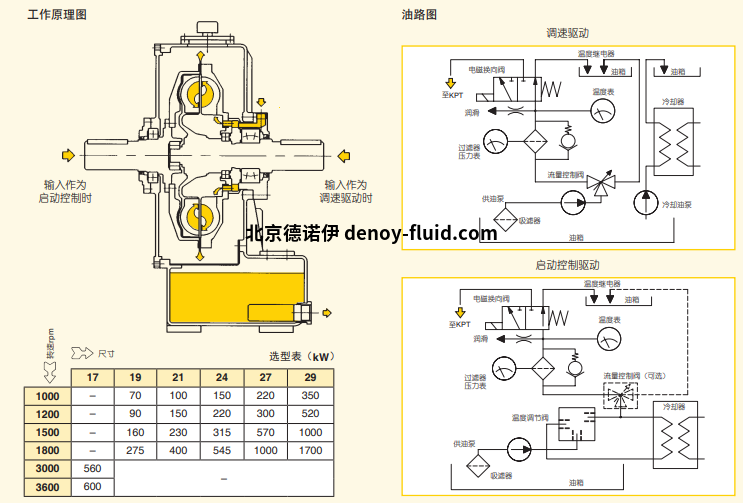

 KPT有一個外置供油泵和一個遠程控制電磁換向閥。當電磁閥得 電時，供油泵向液力偶合器主循環圓充液；當電磁閥失電時，主 循環園中的油液通過液力偶合器外緣上的泄油塞快速泄油。 軸承通過液壓油強制潤滑。

 KPT通過電磁換向閥模塊或流量控制閥（4~20mA電流信號）進行 控制，可實現精確啟動控制和/或調速驅動。

 KPT作為啟動控制裝置時，功率可達1700kW；作為調速驅動裝置 時，功率可達600kW。 輸入和輸出軸可以通過彈性或柔性聯軸器與電動機或柴油機和被 驅動機械連接。 標準附件：供油電機油泵，帶壓力表和溫度表的油過濾器，電磁 換向閥，油液溫度和壓力繼電器，油位指示器，接線箱。 可選件：流量控制閥，水或風冷卻器，快速釋放閥，輸出皮帶輪， 柔性和彈性聯軸器，萬向接軸，就地控制柜。


特點

KPT調速型液力偶合器通過油液傳遞功率，可使原動機與負載脫 離，有以下優點：

 － 電動機空載啟動

 － 負載可在低于電動機額定電流下平穩啟動

 － 沖擊和過載保護

－ 吸收和消除系統扭振

 － 高徑向承載能力（KPTE)

 － 避免皮帶打滑 － 遠程控制

 － 點動驅動，負載定位

 － 主要附件如油液過濾器、供油泵、電磁換向閥等都外部安裝， 維護簡單易行

 － 無摩擦副傳動，無磨損，使用壽命長

 － 精確的調速性能

 － 可按要求提供防爆型設計

 應用

啟動控制：

 － 磨機，破碎機，碎木機，研磨機

 － 皮帶輸送機

 － 往復和離心泵，壓縮機

 － 船用推進裝置

 － 發電機

 － 離心風機，鼓風機

 － 攪拌機

 調速驅動：

 － 離心泵，壓縮機

 － 離心風機，鼓風機

 － 磨機，皮帶輸送機（可實現驗帶速度）
