OWIS 光學元件用于所有工業領域的研究領域，在這些領域中，光被實驗和開發。這些不僅是標準產品，也是客戶和應用特定的產品。帶有相關插件的運動和萬向調節單元通過安裝在滑塊上、銷上或直接安裝在光學平臺上而達到所需的光束引導高度。

由于 ø 10 mm / 9.525 mm (3/8") 至 ø 152.4 mm (6") 的安裝直徑，在 25 mm (SYS 25)、40毫米 (SYS 40) 、65 毫米 (SYS 65) 和 105 毫米 (SYS 90)。



OWIS光學元件  光學支架

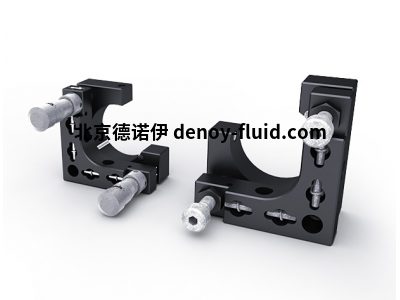

1.鏡架，運動學 K 50

運動鏡架 K 50 適用于尺寸從 25 mm / 25.4 mm (1") 到 50 mm / 50.8 mm (2") 的前表面鏡。

使用底板 FP-K50-LL，鏡架也兼容，無需 SYS 40 導軌/滑軌組合。

鏡架可用于矩形鏡和圓形鏡。

鏡架可提供細螺紋螺釘，可根據要求提供帶千分尺的版本。

SYS 40 和 SYS 65 兼容

低翹曲鋁

低反射，黑色陽極氧化

安裝選項- 帶有一個M6或兩個M4螺紋孔

直接或與基板一起安裝

在銷釘上，其中鏡面可以通過長孔放置在銷釘軸上

在 RT 65 滑塊上使用兩個 M4 螺釘或通過中央 M6 -

帶長孔的RT 65-40-R-LL 滑塊上的螺紋



2.折疊鏡架，電動 KSHM 25

電動折疊鏡架 KSHM 25 可用于所有安裝位置。

為了固定 KSHM 25 中的光學元件，它們被兩個夾板壓在三個擋塊上。最大 ø 12.5 mm / 12.7 mm (0.5") 的傳輸光學元件也可用于支架中。

它們連接到擺盤上，并用碟形彈簧調整 ± 1°。折疊機構的重復誤差小于100 μrad。

使用兩個標簽 RT 25-9-ZM，KSHM 25 可以直接集成到系統導軌 S 25 LL 上的現有 SYS 25 系統中。折疊鏡架通過螺絲橫向固定在兩個拉環上。

SYS 25 兼容

低翹曲鋁

低反射，黑色陽極氧化

適用于所有安裝位置

適用于 ø12.5 mm / 12.7mm (0.5")和 3 mm 厚度的光學元件

機械限位開關

直流減速電機

安裝選項

在兩個騎手上 RT 25-9-ZM

在銷上



3.通用光學支架 UNOH 25

UNOH 25 通用光學元件支架適用于直徑為 7 毫米至 16 毫米的光學元件。它們可以靈活地安裝在 SYS 25 中的 RT 25 或銷上。

通過操作杠桿，臂被打開并且可以簡單地插入光學器件。當釋放杠桿時，高質量的塑料臂關閉，UNOH 25 中的光學元件安全地位于光束的中心。

SYS 25 兼容

低翹曲鋁

低反射，黑色陽極氧化

手持 POM 制成的手臂

適用于 ø 7 mm 至 16 mm 的光學元件



4.XY 調整安裝板 OH 40

XY 調整安裝板 OH 40 可用作具有成本效益和節省空間的元件，用于交叉工作臺或測量工作臺組合太大或太昂貴的地方。

使用兩個調節螺釘和一個壓縮彈簧，可以在 X 和 Y 方向垂直于光軸小心地調節框架。XY 調整安裝板用作 SYS 40 系統的組件或與銷結合使用。

調整安裝板 OH 40 提供 25 mm 的夾緊直徑，例如 B. 容納安裝的光學元件。這意味著此處也可以使用不帶 V 形槽的套筒或異徑刀片。

XY 調整安裝板有兩個細牙螺釘

裝。由于特殊設計，XY 調整幾乎在一條直線上進行。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

安裝選項

在標簽 RT 40 上



5.用于安裝光學元件 OH 40-D 的支架

借助已安裝光學元件 OH 40-D 的支架，已安裝的光學元件、插件和調整插件固定在光路中?？讖脚c最常見套筒的外徑相匹配。

所有支架 OH 40-D 都有 M2.5 螺紋孔，用于安裝在 RT 40 接頭上，插座直徑達 30 mm 的支架還有一個 M6 孔，用于安裝在 STF 15 銷上。

可應要求提供其他直徑的支架。

SYS 40 兼容

低翹曲鋁

低反射，黑色陽極氧化

3種不同的安裝直徑

安裝選項

在選項卡上 RT 40

在銷上



6.用于未安裝光學元件 OHU 65-D 的支架

未安裝的光學元件可以使用用于未安裝的光學元件 OHU 65-D 的支架固定在光路中。孔徑與最常見套筒的外徑相匹配。

所有 OHU 65-D 支架都有 M4 螺紋孔，用于安裝在 RT 65 凸耳上。此外，所有支架都有一個 M6 孔，用于安裝在 STF 15 銷上。

可應要求提供其他直徑的支架。

SYS 65 兼容

低翹曲鋁

低反射，黑色陽極氧化

適用于 ø 31.5 mm 至 50.8 mm (2 ") 的光學元件

安裝選項

在選項卡上 RT 65

在銷上
