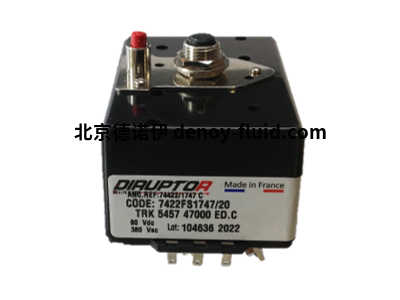

該四極斷路器符合 EN 60934 標準，僅針對 AN 和 AS 曲線符合 NF F 62-001 標準(鐵路機車車輛)。尺寸范圍從 0.04 安培擴展到 40 安培。用于三相交流電 (AC)(高達 400 伏 50/60 赫茲)，具有 3 相和中性線的保護和切斷。

　　提供熱曲線，也可用于磁熱曲線和磁曲線。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　不同的安裝和固定可能性(更多信息見技術規格)。

　　技術特點

　　極數 ： 4 極

　　控制系統 ：帶或不帶行程按鈕“關閉”

　　安裝 ：

　　插入式(限制 20A)

　　齊平安裝，正面有 2 個螺釘 齊平安裝的螺紋環，用于安裝在正面

　　卡扣在 DIN 非對稱導軌上 推推式螺紋環，用于安裝在正面

　　無需固定

　　卡在 DIN 對稱導軌

　　上 用于印刷電路的插入式底座

　　連接 ：

　　齊平安裝型號

　　快速連接(公) 6，35 x 0，8 在 45° (在 _ 15A)60° 螺釘端子，帶夾子，用于電纜最大 1 x 6 mm2 (輸入 _ 20A)端子在 60°，HS M4 螺釘，用于電纜最大 1 x 6 mm2 (輸入 _ 20A)

　　快速連接(公) 6，35 x 0，8 在 90°

　　向下支柱式端子， 橫向孔(在_40A)

　　下柱式端子，縱向孔(在_40A)

　　端子，帶夾子的螺釘，1在60°。1 個 90°，適用于 6 至 16 mm2 的電纜

　　卡入 DIN 導軌模型

　　扁平端子，帶夾具的螺釘(In _ 20A)向上支柱式端子，縱向孔(In _ 40A)

　　無固定模型

　　根據要求設計端子

　　用于印刷電路

　　的插入式底座快速連接(公頭) 6，35 x 0，8 在 90°

　　插件

　　銷 _ 7，軸間 20 毫米 (série 7000)

　　曲線 + RAED 電流 ： 熱 ： 0，04 – 32 A 熱磁 ： 0，10 – 32 A 超大型 ：

　　14 A 有效 20 A

　　交流最大值

　　選項 ：

　　輔助觸點 NC

　　輔助觸點 NO

　　輔助觸點切換

　　用于高峰值電流的特殊觸點(僅熱釋放)溫度補償(熱 2 至 30A，熱磁 3 至 20A)

　　磁性釋放

　　的特殊調節 紅色按鈕“ON”

　　滾花螺母和沉頭螺母，用于鉆孔 14，5 mm

　　帶分流

　　器的電源觸點 U.L 1077。公認的

　　Diruptor 230/400 VAC，具有 6 kA/AC 短路容量

　　直流 Diruptor ： 單極額定 110/125 V DC 或 2 極 110/125 V DC 每極

　　加強熱帶化

　　磁釋放僅“全有或全無”

　　單獨檢查(附測試報告)溫度等級變化(在60°C下調整)底座上標有額定電流(螺釘旁邊用于調整)

　　按鈕上標有“ON”的額定電流，位于頂部或底部

　　單極額定 72 V DC 標稱(90V 測試) 230 V AC 或多極 400 V AC

　　單極額定 110 V DC 最大標稱(137V 測試) 230 V 交流或多極 400 V 交流

　　7412104 12DDISJ. DIRUPTOR TETRA MT 12A/D

　　7412104 12D41DISJ. DIRUPTOR TETRA MT 12A/D

　　7412104 16DDISJ. DIRUPTOR TETRA MT 16A/D

　　7412104 16D41DISJ. DIRUPTOR TETRA MT 16A/D

　　74121047.5DDISJ. DIRUPTOR TETRA MT 7.5A/D

　　7412FS1864/18DISJ. DIRUPTOR TETRA 18A

　　7412FS1864/32DISJ. DIRUPTOR TETRA 32A

　　7422104 10DDISJ. DIRUPTOR TETRA MT 10A/D

　　7422104 16D41DISJ. DIRUPTOR TETRA MT 16A/D

　　7422104 25D41DISJ.DIRUPTOR TETRA MT 25A/D

　　7422104 6CDISJ. DIRUPTOR TETRA MT 6A C

　　7422204 32D41DISJ. DIRUPTOR TETRA MT 32A/D

　　7422FS0821/6DISJ. DIRUPTOR TETRA MT 16A/D

　　7422FS1747/15DISJ. DIRUPTOR TETRA 15A.

　　7423406 25ASDISJ. DIRUPTOR TETRA MT 25A
