高度穩定的傳感器電源電壓

10伏。。。30V端子電壓

可編程動態響應

回路電流限制

高過載電阻

任一連接極性

具有可選截止頻率的低通濾波器，用于抑制干擾頻率

描述

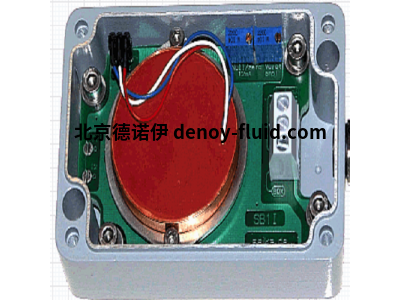

SB1I是一個壓力壓鑄鋁傳感器外殼（IP65），帶有用于測量單軸加速度或傾斜的集成傳感器。

除傳感器外，該盒還包含一個信號調節器，具有4…20mA、2線輸出和一個獨立的、高度穩定的電源電壓，從電流回路饋電。此外，信號調節器包括有源低通濾波器，其上截止頻率/穩定時間可以調節以適合測量任務，具有電流限制的輸出級，噪聲電壓濾波器和用于單極耦合到電流回路的二極管橋。通過將傳感器和信號調節器與外殼電隔離，避免了由不需要的接地電流引起的干擾信號。與SB2..不同，SB1I可容納更大的傾角儀，如NG系列，具有更高的測量精度。特殊的電子溫度補償系統可以顯著降低所實現的傳感器的溫度靈敏度。

緊湊的金屬電纜導管和小巧的外殼尺寸，再加上2線連接，可以在惡劣的工作條件下使用這種高質量的測量系統。

應用

SB1I適用于在惡劣環境下需要精確傾斜或加速度測量并返回4…20mA輸出信號的應用。成功實施的領域包括建筑、采礦、農業機械、運輸和輸送系統、船舶、操作和自動化技術以及一般機械工程。

端子最大值：3 x 1.5 mm2

電纜固定M12 x 1.5電纜壓蓋，夾緊范圍6mm。。。7.5毫米

測量范圍、分辨率等取決于實施的SEIKA傳感器

防護等級IP65

安裝方向任意

測量平面（N.傳感器）3個主殼體平面

平行于外殼底部的測量平面（NG..傳感器）

外殼的測量方向（B..，BD.傳感器）X，Y，Z坐標

端子電壓10V。。。30伏

最小回路電流2.5mA…3.5mA

最大回路電流22mA。。。26毫安

輸出信號回路電流4mA。。。20mA（傳感器零位為12mA）

可調變量零點（12mA），放大

最大負載電阻500歐姆（24伏電源電壓）

工作溫度-40…+85°C
