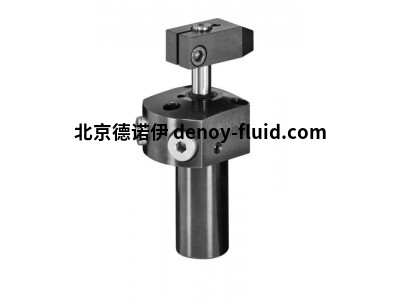

Micromat M640 – 雙作用擺動夾緊缸，O 型圈連接，側塊設計

特征：

塊狀外殼

外殼背面的 O 形環連接

8 種型號，四種尺寸

標準行程 8 mm 或 12 mm

標準擺角 90° (+/-2) – 無 擺動行程

與夾緊臂螺母和圓柱滾子一起交付

3 種長度的標準夾臂，可根據要求定制夾臂

定制設計：

擺動角度 60° / 45° / 0°

根據要求定制筆畫

Micromat M660 – 雙作用擺動夾緊氣缸，O 型圈連接，圓形底座法蘭

特征：

帶外螺紋底座法蘭的圓柱形外殼

法蘭底面的 O 形環連接

8 種型號，四種尺寸

標準行程 8 mm 或 12 mm

標準擺角 90° (+/-2) – 無 擺動行程

與夾緊臂螺母一起交付

3 種長度的標準夾臂，可根據要求定制夾臂

定制設計：

擺動角度 60° / 45° / 0°

根據要求定制筆畫


Micromat帶回轉行程的回轉氣缸

如果擺動夾在接頭A上施加壓力，活塞沿螺旋形凹槽向下旋轉。在旋轉運動之后，線性夾緊行程完成到終點位置。夾具的總行程由旋轉行程和線性行程組成。此行程因擺動夾的尺寸而異。

當釋放該功能時，正好相反。活塞首先沿軸向向上移動，然后首先開始其螺旋形旋轉回到初始位置。

Micromat M625 – 擺動夾具 – 帶旋轉沖程帶 O 形環連接的頭法蘭

特征：

帶 O 形環連接的端頭法蘭

4種標準尺寸

非常短的設計

帶旋轉沖程的螺旋形旋轉接頭

在所有型號中都為連接 A 提供通風

用于尺寸 036 的接口 B 帶通風

可根據要求提供超出標準的不同行程長度

可選擇以 5° 為增量的擺動角度

交付時帶有夾緊臂螺母和 O 型圈

夾緊臂作為附件提供

全體的

•旋轉沖程

•通風

•夾緊臂可用作附件

選項圓錐1:10標準無索引

•根據要求提供不同的沖程長度

•旋轉角度選擇

訂購時以5°分度

•訂購時金屬刮水器

•訂購時也可進行索引

選項圓錐15°標準，帶分度

•根據要求提供不同的沖程長度

•任何旋轉角度

訂購時以5°分度

•訂購時金屬刮水器

•訂購時無需索引

評論

旋轉卡箍配有夾緊臂螺母、O形圈和

提供保險絲墊圈。

O型環：尺寸020，尺寸025:5.28 x 1.78 a90肖氏

036號，042號：7.65 x 1.78 a90 Shore

M625-K15-020-12-X-0-R90

M625-K15-020-12-X-0-L90

M625-K15-025-12X-0-R90

M625-K15-025-12-X-0-L90

M625-K15-025-25-X-0-R90

M625-K15-025-25-X-0-L90

M625-K15-036-15-X-0-R90

M625-K15-036-15-X-0-L90

M625-K15-036-25-X-0-R9O

M625-K15-036-25-X-0-L90

M625-K15-042-15-X-0-R90

M625-K15-042-15-X-0-L90

M625-K15-042-25-X-0-R90

M625-K 15-042-25-X-0-L90

M625-K1:10-020-12-R90

M625-K1:10-020-12-L 90

M625-K1:10-025-12-R90

M625-K1:10-025-12-L90

M625-K1:10-025-25-R90

M625-K1:10-025-25-L90

M625-K1:10-036-15-R90

M625-K1:10-036-15-L 90

M625-K1:10-036-25-R90

M625-K1:10-036-25-L 90

M625-K1:10-042-15-R90

M625-K1:10-042-15-L 90

M625-K1:10-042-25-R90

M625-K1:10-042-25-L 90
