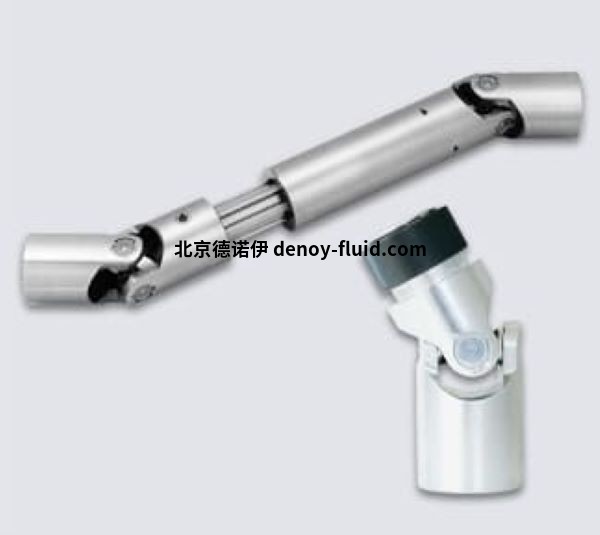

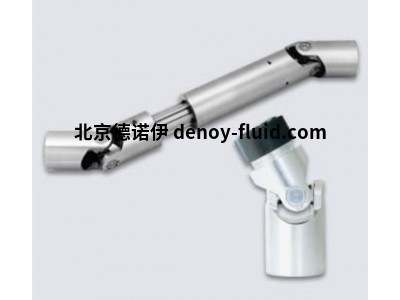

elbe 雙關節萬向聯軸器
這種雙接頭主要用于車輛
帶動力轉向軸。
如設計圖所示，前叉可用作輪轂和/或前叉軸。 連接
叉子和中心件之間由十字架提供，與所有其他的情況一樣
萬向軸。
每個輪轂都配有一個內花鍵
它提供了與輸入和輸出軸的正連接。
外徑，其中
用作支撐軸承的座，被研磨到
一個非常好的完成。
叉軸配備有齒系統
傳遞扭矩 – 和軸承點。
可以設計齒系統的類型和尺寸
分別。 也有不同的要求
關于軸承的表面特性
我們可以遇到的塊。
由于運動學的相同原理適用于
兩個系列，請參考技術附件：
應用指南和計算數據。 這
為減少波動而采取的措施是
那里描述的。
0.500 系列的一般技術數據：
最大偏轉角：最大 50°
扭矩范圍：高達 16900 Nm叉軸設計
此雙接頭用于相同的應用
作為 0.400 系列，即在所有轉向軸中
輪驅動車輛。 但是系列的設計
0.500 與 0.400 系列略有不同。
a) 關節樞軸不在一個平面上，因此
實現更緊湊的設計。
此功能縮短了中心件之間的距離，從而縮短了安裝長度。
b) 0.500 系列比系列提供更多的接頭尺寸
0.400 從而覆蓋更寬的扭矩范圍。
