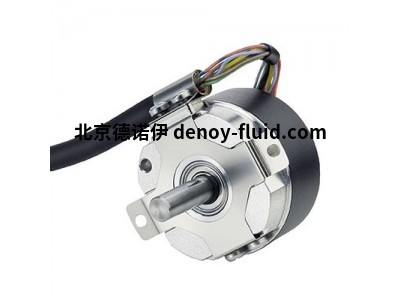

Hengstler AD34絕對編碼器技術數據

   Hengstler AD 34絕對編碼器是其性能級別中緊湊的絕對編碼器。Hengstler AD34具有高達 19 位單圈和 12 位多圈的分辨率。機械概念基于安裝在雙滾珠軸承中的軸組件，具有靈活的扭矩支撐。得益于其創新的軸裝配系統，AD34 在配置電機軸時節省了時間。只需在電機軸的“B”端有一個簡單的 6 mm 中心孔就足夠了。AD34的缺口軸通過一次操作壓入電機軸的“B”端。BiSS 或 SSI 通信接口可以設置完全數字化的控制電路。



Hengstler AD34絕對編碼器技術數據：

外殼直徑：38.1 毫米

實心/空心軸：實心 6 毫米

防護等級外殼：< IP40

工作溫度：-15 ... +120 °C

外殼：鋁，塑料

鏈接：電纜，PCB連接器

轉數：10,000rpm

分辨率：12 ... 19 位

分辨率 ：12 位



Hengstler AD34絕對編碼器特征：

用于無刷伺服電機

安裝深度：25 mm (ST) 34 mm (MT)

分辨率高達 19 位 ST + 12 位 MT

工作溫度+120°C

轉數10,000 rpm
