創新的 Twiflex 解決方案廣泛應用于金屬、采礦、能源、電梯和自動扶梯、娛樂和船舶等主要市場，應用領域包括軋機、輸送機、起重機和起重機、磨機、風力和潮汐渦輪機、主題公園游樂設施和推進系統。

尺寸（毫米）

Twiflex  MXSH 13

Twiflex MXSH 25

Twiflex MXSH 30

Twiflex MXSH 40

重量 MXSH 9.6 卡鉗和推進器 - 11.6kg

MXSH 7.5 卡鉗和推進器 - 11.4kg

MXSH 4.6 卡鉗和推進器 - 11.0kg 僅卡鉗 - 7.0kg

推進器在 6 毫米縮回時的體積位移為 9.1 毫升

推進器零件編號：

Twiflex XSH 9.6 7500357

Twiflex XSH 7.5 7500147

Twiflex XSH 4.6 7500163

該推進器不需要日常維護，但如果出于任何原因需要拆卸它，請務必記住它裝有一個強大的壓縮彈簧。

拆卸順序應如下

1. 從卡鉗上取下

2. 擰下并取下推桿

3. 拆下固定前蓋的 8 - M6 螺母和螺栓（見圖）

4. 拆下整個前蓋組件

5. 拆下 M12 固定螺釘（見圖）

現在可以拆卸所有內部零件以進行檢查或更換。通過顛倒上述順序進行重新組裝。

M12 固定螺釘?shù)臄Q緊扭矩為 80 Nm

M6 螺栓的擰緊扭矩為 10 Nm

Twiflex 剎車盤

直徑 - 最小 1000 毫米。 除實際考慮外，沒有最大限制

厚度 - 最小 20 毫米。 除實際考慮外，沒有最大限制

材料 - 標準圓盤 sg Iron，符合 BS 2789 等級 420/1 2。（Twiflex 數據表 DB 5002）

完成 - 制動路徑表面為 2um 或更好。

Twiflex 卡鉗制動

Twiflex VCS 70

Twiflex VCS 60

Twiflex VCS 50

Twiflex VCS 40

Twiflex VCS 30

剎車片長度寬度厚度面積（2個剎車片）磨損量

208mm 180mm 22mm 748.8cm2 10mm

Twiflex 液壓

推薦的流體是礦物油基液壓油。 也可以使用正確配制的油包水乳液。

兩個墊上 1 mm 縮回的流體位移 - 28m I。

剎車調整

調節螺釘設置剎車片和剎車盤之間的氣隙，并允許剎車片磨損。

磨損情況，應經常重新設置。 請參閱安裝、操作和維護說明進行調整

墊磨損。 可選的監控單元可用于指示 a) 剎車關閉、b) 需要進行磨損調整和 c) 需要更換剎車片。

機械回縮

提供機械回縮工具。 并且只能用于在緊急情況下釋放制動器，例如液壓供應故障。 密封失效也需要使用機械回縮工具。

Twiflex 產品:

Twiflex 盤式制動系統

Twiflex 配件

Twiflex 圓盤和輪轂組件

Twiflex 電動液壓動力裝置

Twiflex 監控單位

Twiflex 完整的制動套件

Twiflex 液壓制動組件

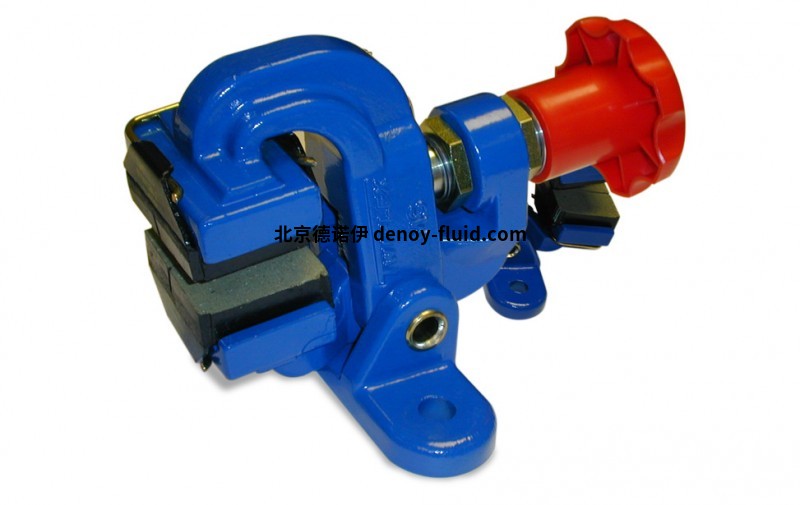

Twiflex 直接作用卡鉗制動器
