Behlke 電子開關

Behlke 高壓開關

Behlke產品特性

具有真正繼電器特性的多功能高壓開關

與極性無關

非常適合振蕩電路和一般射頻應用

接通時間可由 TTL 信號控制

對過載和電壓反轉具有穩健性

低導通損耗

高浪涌電流能力

對高壓瞬變具有出色的 dv/dt 抗擾度

常見型號

Behlke HTS 160-01

Behlke HTS 60-200-SCR

Behlke HTS 80-03

Behlke HTS 61-15

Behlke HTS 61-30

Behlke HTS 61-60

Behlke HTS 61-120

Behlke HTS 121-15

Behlke HTS 121-30

Behlke HTS 121-60

Behlke HTS 121-120

Behlke HTS 121-180

常用產品介紹

Behlke HTS 120-100-SCR

用于 di/dt >2kA/µs 的快速晶閘管高壓開關。顯示在具有選項 FC（扁平外殼）的經濟高效的塑料外殼中。12 kVDC，1kA pk，tr < 100...500 ns。尺寸 79x38x17 毫米。

Behlke HTS 80-500-SCR

用于 di/dt >10kA/µs 的快速晶閘管高壓開關。顯示在帶有標準大電流端子的經濟高效的塑料外殼中。8 kVDC, 5 kA pk, tr < 100...500 ns。89x64x32 毫米。

Behlke HTS 80-500-SCR

用于 di/dt >10kA/µs 的快速晶閘管高壓開關。帶可選冷卻法蘭，無電勢（選項 GCF）。8 kVDC, 5 kA pk, tr < 100...500 ns。尺寸 132x100x40 毫米。

Behlke HTS 120-500-SCR

用于 di/dt >10kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF）。標準大電流端子。12 kVDC，5kA pk，tr < 100...500 ns。122x64x66 毫米。

Behlke HTS 240-1200-SCR

用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的陶瓷冷卻表面（選項 CCS）。24 kVDC, 12 kA pk, tr < 100...500 ns

Behlke HTS 240-1200-SCR

用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（雙散熱片，選項 CF-D）。24 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 240-800-SCR

用于 di/dt >16kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF-1）。24.000 VDC，8 kA pk，tr < 100...500 ns

Behlke HTS 240-300-SCR

用于 di/dt >6kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片，加大（選項 CF-X3）和塑料法蘭外殼（選項 FH）。24 kVDC, 3 kA pk, tr < 100...500 ns

?

Behlke HTS 440-1200-SCR

用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的銅散熱片（選項 CF）和塑料法蘭外殼（選項 FH）。44 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 500-1200-SCR

用于 di/dt >24kA/µs 的快速晶閘管高壓開關。帶有可選的水冷（選項 ILC）。50 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 1500-1000-SCR

用于 di/dt >20kA/µs 的快速晶閘管高壓開關。具有用于非導電冷卻劑的可選液體冷卻（選項 DLC）。150 kVDC，10 kA pk，tr < 150...500 ns。

Behlke HTS 1200-2400-SCR

用于 di/dt >40kA/µs 的快速晶閘管高壓開關。帶有可選的液體冷卻。非對稱隔離（正極 200 kV / 負極 30 kV）。120 kVDC，24 kA pk，tr < 200...600 ns。

Behlke HTS 40-06

標準塑料外殼中的非?？焖俚?MOSFET 開關。固定導通時間，ton=100ns（50 ns - 100 µs 可選）4 kV，60 A pk，上升時間 < 3 ns。

Behlke HTS 60-16

低雜散電感快速放電開關。固定導通時間，ton = 150ns。6 kV，160 A，tr <4ns @Ip(max)。PCB 的插針插座包含在交貨中。

Behlke HTS 80-16

低雜散電感快速放電開關。固定導通時間，ton = 150ns。8 kV，160 A，tr <5ns @Ip(max)。PCB 的插針插座包含在交貨中。

Behlke HTS 80-26

低雜散電感快速放電開關。固定導通時間，ton = 180ns。8 kV，260 A，tr <5ns

Behlke HTS 181-01-C

MOSFET 開關，緊湊系列?？勺儗?dǎo)通時間從 50 ns 到無限。18 kV，12 A，上升時間 < 15 ns。尺寸 79 x 38 x 25 毫米。選擇。推薦使用 PT-HV（HV 尾纖）。

Behlke HTS 151-0 2

MOSFET 開關，帶選項 FC（扁平外殼）和標準連接器?？勺儗?dǎo)通時間從 50 ns 到無限。15 kVDC，25 A pk，上升時間 < 8 ns。導通電阻 < 30 Ohm。

Behlke HTS 331-06

通用 MOSFET 開關，帶選項 CF（散熱片）、C-DR（驅動器冷卻）和 HFS（高頻開關）。33 kVDC，60 A。導通電阻 < 33 歐姆。

Behlke HTS 61-40

具有高 di/dt 的 MOSFET 開關?？勺儗?dǎo)通時間從 300 ns 到無限。6 kVDC，400 安培。上升時間 < 10 ns @Ip(max)

Behlke HTS 101-20

具有高 di/dt 的 MOSFET 開關。可變導通時間從 300 ns 到無限。10 kVDC，200 安培。上升時間 < 12 ns @Ip(max)

Behlke HTS 311-130-B

采用溝槽 FET 技術的具有高 di/dt 的 MOSFET 開關。可變導通時間 300 ns - ∞。31 kVDC，1300 安培。上升時間 < 20 ns @Ip(max)。獨立的控制單元。

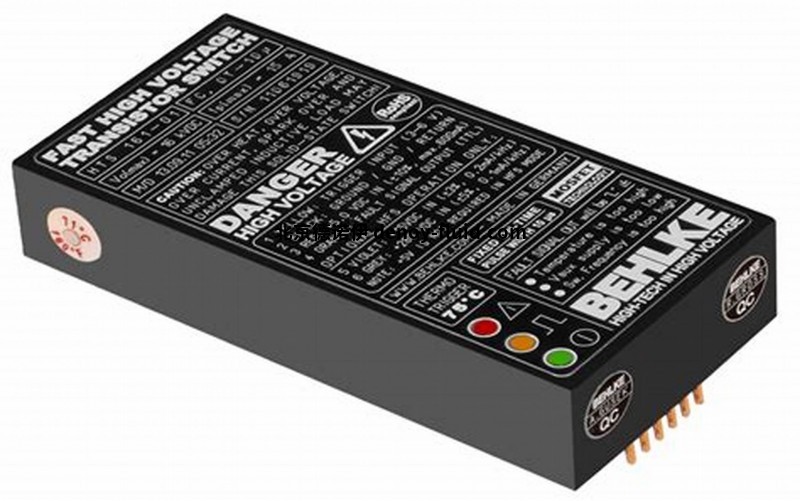

 Behlke高壓開關120-100-SCR
