德國TANDLER 帶加強軸的行星錐齒輪調速齒輪箱 SP2 帶加強軸，德國TANDLER 行星錐齒輪箱 SP2 系列，德國TANDLER 高性能變速箱標準版 標準版 HL系列，德國TANDLER 倒向螺旋錐齒輪箱 W 系列，德國TANDLER 開關錐齒輪箱 S 系列具有反轉輸出軸，德國TANDLER 倒車錐齒輪箱 倒向螺旋錐齒輪箱 W 系列，TANDLER Zahnrad- und Getriebefabrik 制造高精度齒輪箱和齒輪。

TANDLER 集團與他們的熱處理廠Härterei Tandler一起，包含從設計到交付完成的驅動單元的所有制造流程，包括 24 小時緊急服務。此外，熱處理廠還為外部公司提供分包服務。

TANDLER 的最新創新包括開發一種稱為 Tan-Ox  的新熱處理程序- 以及專門設計用于伺服電機的ServoFoxx 系列齒輪箱的設計和引入。

自 1949 年以來，TANDLER 為各種行業制造精密齒輪。從螺旋錐齒輪箱和后來的調速齒輪箱開始，TANDLER 產品提高了全球加工機械的操作和性能。

自 1970 年以來，TANDLER 提供高精度調速齒輪箱，利用他們?cè)谛行驱X輪箱階段的知識推出了ServoFoxx系列齒輪箱，行星齒輪箱和螺旋錐齒輪箱的組合提供了最全面的齒輪箱系列。

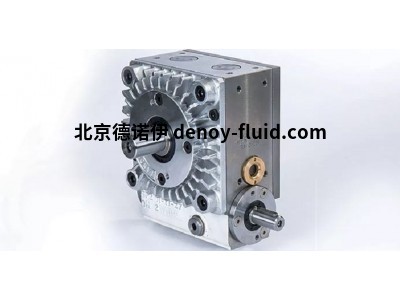

帶加強軸的行星錐齒輪調速齒輪箱

SP2 帶加強軸

SP2 齒輪箱通常用于輸入齒輪系（錐軸）中，以將下降的扭矩傳遞到各個站。變速箱通過通軸 (d2) 傳遞的扭矩通常要高很多倍，因此需要使用加強型。這與標準版本的區別僅在于 d2 處的 PTO 尺寸。由于通軸的直徑較大，因此無法實現切換功能。

SP2 切換和分離齒輪箱

SP2 切換和分離錐齒輪箱

為了停用機器的各個站或反轉旋轉方向，我們的 SP2 調速齒輪箱也可用作分離齒輪箱 (AS) 或切換齒輪箱 (S)。杠桿用于分離各個輸出或反轉其運行方向?？刂茥U的位置可以自由選擇。還提供氣動、電磁或液壓切換選項。

更多選項

空心軸、蝸桿軸 (d3) 上的法蘭或附加輸出對 TANDLER 的綜合模塊化系統沒有任何問題。12 種不同的尺寸可確保為每種應用提供合適的齒輪箱。

14、PE2

單級行星調速齒輪箱

TANDLER 描述：?jiǎn)渭?jí)行星調速齒輪箱 PE2

單級行星調速齒輪箱

PE2 變速箱是調速變速箱的基本版本。輸入輸出同軸；由于其工作原理，內齒輪比設置為 i = 3:1。調制由蝸桿軸形式的第二輸入引起，蝸桿軸旋轉環繞行星齒輪的齒圈。蝸桿與蝸輪之間的齒隙可以通過蝸桿的可調凸輪位置來最小化和調整。

由于其空間要求小，變速箱可以輕松集成，是確保同步的便捷方式，尤其是在帶有皮帶或鏈條驅動平行軸的機器中。但是，變速箱也可以部署在具有同軸輸入的機器中。在這種情況下，只需一個變速箱即可完成多項任務：減速并同時增加扭矩，以及通過附加輸入 d3 精確地控制輸出速度。例如，這可以通過小型步進電機甚至手搖曲柄來操作。法蘭也可用作發動機安裝的選項。

在標準版本中，PE2 齒輪箱適用于所有需要精確同步的輸出控制和相位偏移。i=n1:n2=3:1 或 i=n2:n1=3:1 時的同軸驅動器的基本齒輪比是一個精確的整數。

技術數據

PE2

軸比d1 i = n1:n2 = 3:1

軸比d2 i = n2:n1 = 1:3

軸比d3 i = n3:n2 = 135:1 和 i = n3:n1 = 45:1

變速箱尺寸 7 種變速箱尺寸

限度。扭矩 2500 牛米

限度。d1軸轉速 3000 分鐘-1

限度。d3軸轉速 3000 分鐘-1

輸入輸出 同軸

尺寸、性能數據和更多信息請參見我們的調速齒輪箱目錄

慣性

使用多頭蝸輪，可以降低調速比。

15、KD

直列斜齒輪差動調制變速箱

TANDLER 描述：直列斜齒輪差速調制齒輪箱 KD

直列斜齒輪差動調制變速箱

KD 系列的單級變速箱通過同步調制選項實現 i=2:1 的同軸齒輪比。這是使用錐齒輪差速器實現的，與傳統的行星齒輪系統不同，錐齒輪差速器允許傳動比低于 i=3:1。與 TANDLER 的所有其他調速齒輪箱一樣，調制是通過蝸桿軸實現的，蝸桿軸可以由小型伺服電機或步進電機等驅動。也可以使用此模型進行手動調整。

德國TANDLER 帶加強軸的行星錐齒輪調速齒輪箱 SP2 帶加強軸
