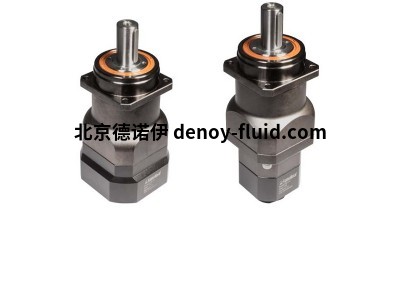

Framo Morat行星齒輪GSF系列



最小起訂貨量

  • 無限制

您可能還關注相似產品
  • 身份驗證|
  • 主營產品|閥門、泵、流體儀表、聯軸器、執行器、電氣電子元件、工具、接頭
  • 公司榮譽| 已通過認證
供應產品分類
  • 暫無分類
本頁信息為北京德諾伊流體科技有限公司原廠生產的產品“Framo Morat行星齒輪GSF系列”產品信息，如您想了解更多關于“Framo Morat行星齒輪GSF系列”價格、型號、廠家的相關信息，請致電我們，或QQ在線交談。
品牌Framo Morat 有效期至長期有效 最后更新2022-01-06 17:11
瀏覽次數10

Framo Morat行星齒輪GSF系列

Framo Morat行星齒輪GSF系列
     Framo Morat擁有現代化的機器公園和多年的經驗，F(xiàn)RAMO-MORAT提供的解決方案為復雜的加工任務。未加工零件加工，熱處理，淬火和熱處理后的加工處理前，我們提供了一站式服務客戶的規格，無論是內部和外部的齒輪，帶動齒，螺旋切或加冠。
     Framo Morat高端系列包括齒輪箱系列GSA，GSB，GSF（直列式），GSD（法蘭齒輪）和GSBL（角齒輪）。所有生產線均配備精密磨削螺旋齒輪、單件式行星架和全滾針軸承。外殼由一體式堅固外殼設計而成。這提高了齒輪剛度，并能夠吸收更高的載荷。太陽小齒輪配有額外的軸承系統，以確保更安靜的操作行為。2 級版本采用空間優化設計。由于扭矩值較低，輸入級的尺寸小于輸出級。
     Framo Morat GSF系列精密行星減速機采用地面斜齒輪傳動裝置和預緊雙圓錐滾子軸承，即使在高負載條件下，其巨大的承載能力和剛性也確保了低噪音同步性。一體式行星架和集成的滾針軸承可實現高扭矩的傳輸。附加的軸密封圈可確保根據 IP65 防護等級最大程度防止灰塵和濺水。

雙軸承帶來的高負載水平
高扭轉剛度
針對灰塵顆粒和水射流的最佳保護
背隙水平： 1 = 標準;0 = 減少的
齒隙 輸入空心軸直徑 = 最大電機軸直徑 = 齒輪箱尺寸中的 D9
• 由于高負載水平雙軸承
• 高扭轉剛性
• 最佳防塵保護顆粒和水噴氣式飛機

Framo Morat行星齒輪GSF系列尺寸：

階段 GSF062 GSF075 GSF100 GSF142 GSF180
定心直徑輸出 D2 g6   60 70 90 130 160
輸出軸直徑 D4 k6   16 22 32 40 55
軸高度，包括羽毛鍵 D5     18 24,5 35 43 59
孔圓直徑輸出 D6     68 85 120 165 215
夾緊系統直徑 D8   1 40 49 67 80 107
2 27 40 49 67 80
最大電機軸直徑 D9 F7型 1 19 24 28 38 55
2 11 19 24 28 35
孔圓直徑輸入 D10   1 60,5 90 120 145 186
2 42 60,5 90 120 145
外殼長度 L1   1 78 108,5 119 158,5 202,5
2 100 129,3 163,5 196,5 247,5
軸長度輸出 L2     48 56 88 112 112
距肩部的軸長度 L3     28 36 58 82 82
定心深度輸出 L4     18 18 27 27 26
與軸端的距離 L5     4 2 4 4 6
羽毛鍵長度 L6     20 32 50 70 70
電機軸最大輸入長度 L7   1 35,5 50 57 74,5 105
2 21 35,5 50 57 74,5
到螺釘中心的距離 L8   1 6 7 9 10,5 11
2 4,5 6 7 9 10,5
法蘭厚度輸出 L11     6 7 10 12 15
距離夾緊環 – 外殼 L13   1 15,5 17,5 25,5 25,5 34
2 11 15,5 17,5 25,5 25,5
方形外殼輸出 面積1     62 76 106 142 180
方形外殼輸入 SQ2   1 62 90 120 142 180
2 44 62 90 120 142
羽化鍵寬度 B1 h9   5 6 10 12 16
最小安裝螺紋 x 深度 G2 ) υ 1 M5 x 8 M6 x 10 M8 x 13 M10 x 16 M12 x 20
2 M4 x 6 M5 x 8 M6 x 10 M8 x 13 M10 x 16
最小安裝螺紋 x 深度 G3     M5 x 8 M8 x 13 M10 x 16 M12 x 20 M14 x 22
孔徑 H1 ) υ   5,5 6,8 9 11 13
角度以 ° 為單位 W1     45 45 45 45 45
x 倍角度，以 ° 為單位 W2     約4 x 90 約4 x 90 約4 x 90 約4 x 90 約4 x 90
角度以 ° 為單位 W3     30 30 30 30 30
x 倍角度，以 ° 為單位 W4     約4 x 90 約4 x 90 約4 x 90 約4 x 90 約4 x 90
