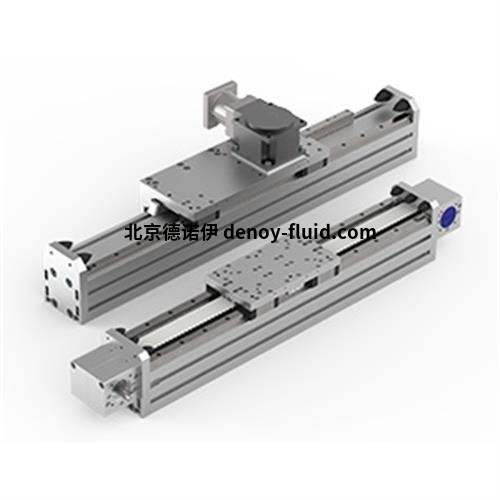

我們的門式直線單元 HSB-gamma 是用于創建各種多軸系統的經典單元。專門開發的封閉式高剛性鋁型材是每個 HSB-gamma 線性單元的基礎。堅固的滾珠導軌系統確保高負載能力。所有界面表面的型材均經過精確重新加工，以便與滾珠導軌配合使用。

HSB-gamma 線性單元目前有 5 種尺寸可供選擇 - 從 HSB-gamma 90 到 HSB-gamma 280。為了滿足不同的實際要求，這里還使用了不同的驅動器型號。

應用領域：適用于輕、中等進給力，相當長的行程。對于中低精度，我們使用免維護同步帶作為驅動部件。在 ZSS 版本中用作旋轉齒形帶，在 ZSSD 版本中用作兩個獨立移動的滑架。我們帶驅動托架的 ASS/ASH 版本配備了 Omega 驅動器。

ZSS 版本配有旋轉齒形帶，并在型材末端驅動，適用于所有標準應用，具有相當固定的型材和移動滑架，可達到較大的行程距離。如果行程距離很長并且齒形帶拉伸存在問題，則使用 ASS 版本是有意義的。

ASH 版本主要用于型材作為懸臂移動而托架靜止的情況。該單元專門用作多軸系統中的 Z 軸?；褰?jīng)過優化，可以輕松地直接安裝在 ZSS 或 ASS 的滑板上。

型號

HSB Gamma 90

HSB Gamma 120

HSB Gamma 160

HSB Gamma 220

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

HSB Gamma 90技術參數

比重[kg/m]：6.1

面積尺寸 [mm² ]：2260

面積慣性矩 ly [mm4 ]：1373211

面積慣性矩 lz [mm4 ]：2297416

加寬阻力矩 Wy [mm³]：39234

加寬扭矩 Wz [mm³]：49943
