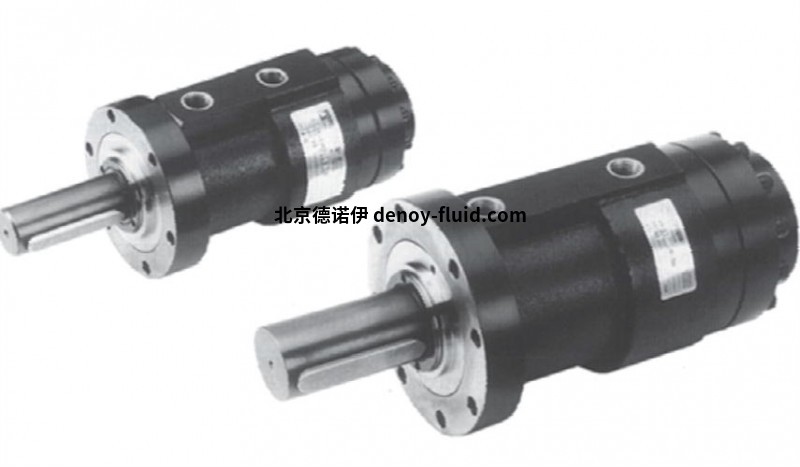

我們的 HY-3 SM 旋轉驅動器廣泛應用于整個工業領域，例如建筑機械、機床、折彎機、鑄造、采礦、農業和包裝機械、輸送線、搬運技術、配件、造船、車輛和通風技術等。在多年使用的基礎上，本目錄中介紹的系列得到了持續的進一步發展。除旋轉式執行機構外，我們還可根據要求將旋轉/沖程與線性氣缸組合在一起，置于旋轉式執行機構的前面或后面。

HY-3 SM 旋轉驅動器符合以下標準：

15 種規格，最大 250,000 Nm，活塞直徑 40-450 mm

每種規格有 4 個旋轉角度范圍：90°、180°、270° 和 360°

帶 2 個羽毛鍵的驅動軸或花鍵軸輪廓 DIN 5480

驅動軸上的雙密封圈

特別設計

帶 KW 剖面的傳動軸，符合 DIN 5463 標準

帶第二傳動軸頸的傳動軸

傳動軸和安裝法蘭的設計

根據客戶要求設計 h

整個旋轉范圍內的旋轉角度調整

限位開關裝置

直接連接閥門

3 折定位

可提供所有中間旋轉角度

旋轉范圍超過 360

耐海水腐蝕

可承受高徑向力的連接軸承

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

可改變旋轉方向

可提供其他特殊設計

工作壓力最高可達 250 巴，更高的壓力可根據要求提供

技術參數

尺寸：40

最大額定扭矩：200 Nm

最大工作壓力：210 bar

最大徑向載荷：1567 N

最大軸向載荷：8000 N

溫度范圍：-10 °C — +75 °C
