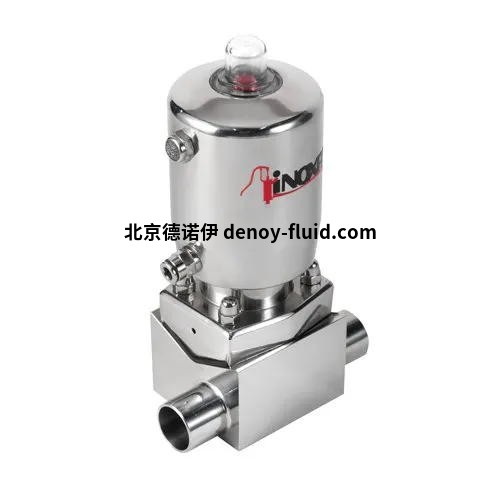

NDL 隔膜閥可手動或氣動操作，專為制藥行業的無菌工藝而設計。這些閥門廣泛用于純化水 (PW) 或注射水 (WFI) 回路中的使用點。

工作原理

隔膜提供閥體密封和閥座密封。沒有通向外部環境的路徑，因此該閥門適用于無菌工藝。當閥門關閉時，支撐隔膜的壓力墊向閥體上的密封面移動。當壓力板移動時，隔膜彎曲并被向下壓到閥體中心的閥座區域上，從而關閉通過閥體的流路。

該閥門可以手動或氣動驅動，并由控制單元和電磁閥控制。標準隔膜閥用于關閉管路的流量，NDL 型閥門僅關閉主管路的一個出口。

特點

與傳統隔膜閥相比，NDL 閥門的死角由于閥門的設計而被降至最小，并且 ASME BPE 等制藥規范優先考慮了這一情況。

基于模塊化設計理念的廣泛靈活系列，關鍵部件與其他閥門通用。

可高壓滅菌的不銹鋼閥蓋和手柄。

手柄帶有行程限制器。

手柄的衛生設計。

閥體由不銹鋼塊加工而成。

可排水的設計。

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

組件的可追溯性。

技術參數

最高工作溫度：-20 ºC — +90 ºC

最大工作壓力：10 bar

壓縮空氣壓力：6 — 8 bar

尺寸：DN ¾" — DN 3"
