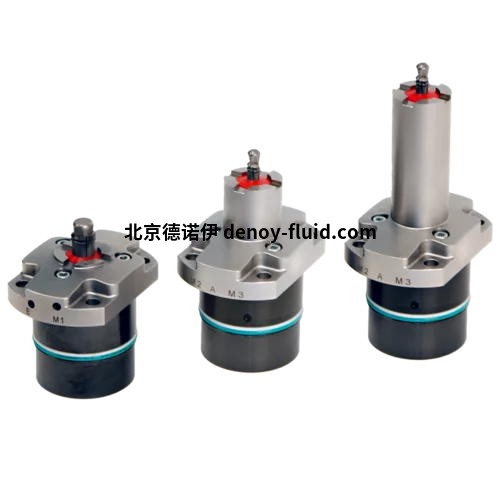

B 1.487液壓孔夾具特別適合夾緊支撐表面上直徑為 5.5 至 13 毫米的光滑鉆孔的工件。工件直接放置在孔夾具的硬化支撐上，夾緊過程中不會變形。由于夾緊是在孔內進行的，因此其余表面可自由加工 5 個側面。

雙作用液壓缸操作位于外殼中心的錐形夾緊螺栓，從而使硬化夾緊襯套膨脹。膨脹力使這些點刺入較軟的孔表面。這種正向連接保證了工件的牢固夾緊。

所有功能均可通過氣動方式進行監控。

使用正氣壓保護連接可以防止液體和切屑進入夾緊襯套。

功能

加壓后，錐形夾緊螺栓將縮回。夾緊套膨脹，夾緊點深入孔壁。 隨著夾緊點的深入，液壓壓力增大，夾緊力也隨之增大。 松開夾緊時，夾緊螺栓再次伸出。夾緊套在環形彈簧的作用下松開并拉緊。

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

技術參數

工作壓力：30bar

孔徑夾具直徑：5.5 mm

直徑夾緊范圍：5.2 - 6.2 mm

最大夾緊力：1.2 kN

最大徑向膨脹力：3 kN

密封件：NBR
