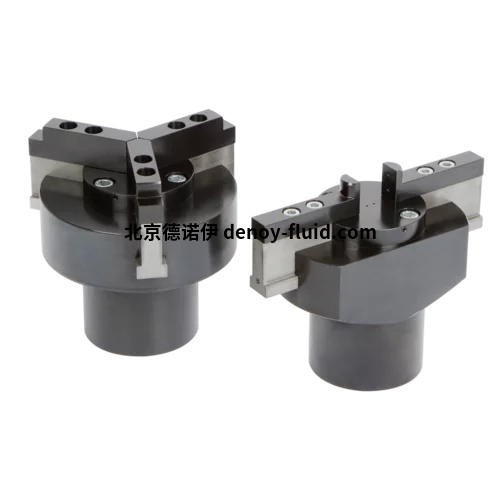

H4.306同心夾緊元件2 個或 3 個基爪連接到外殼中心的錐形接觸螺栓，由雙作用液壓活塞驅動。

為了獲得所需的同步精度，所有零件均采用高精度制造。氮化基爪有 3 個固定螺紋。

根據所需的定心直徑，相應調整的夾爪始終可以用至少 2 個螺釘固定。夾爪的精確位置由 2 個鉆套固定。

應用

這種液壓操作的同心夾緊元件可以配備特別低的夾爪，以接收內部定心深度較低的工件。

合適的工件可以直接放置在夾爪上，因此不需要額外的支撐點。

通過 2 點和 3 點元件的組合，可以精確定位帶有 2 個定心孔的工件。

優勢

適合五面加工

適合淺定心深度加工

夾爪可與工件相適應

可在夾爪上支撐工件

中心重復定位精度 0.02 mm

夾爪行程 10 mm

空氣吹掃接口

氣動末端位置控制

氣動系統控制選項a

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

技術參數

每個鉗口的最大夾緊力：2/3 點：2.5/1.67kN

最大工作壓力：250bar

最小工作壓力：20bar

夾爪行程：10mm

中心重復精度：0.02mm

機油需求量/夾緊行程：3.5cm³

回程需油量：1.6cm³

重量：2/3 點：2.54 / 2.60kg
