伺服聯軸器是補償聯軸器，用于無間隙、真角度扭矩傳輸，具有盡可能高的扭轉剛度和盡可能低的質量慣性矩。根據這一要求，JAKOB金屬波紋管聯軸器可視為理想的解決方案。50 多年來，它們已經在眾多伺服驅動器中證明了自己。具有柔性聚氨酯星形的彈性體聯軸器由于其特定的優點，也可以成為許多應用的有用替代品。

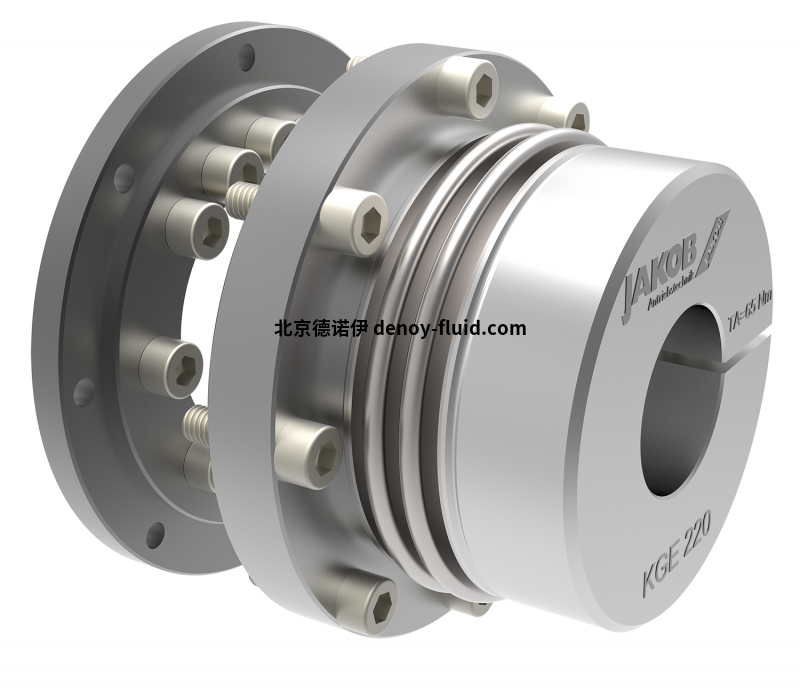

金屬波紋管聯軸器是高度靈活的全金屬聯軸器，具有高扭轉剛度和最小的轉動慣量。錐體和卡箍連接以及各種金屬波紋管形狀可用于廣泛的應用。所有 JAKOB 伺服聯軸器的共同點是絕對無間隙（包括軸轂連接）以及補償軸不對中的靈活性。由于各個系列的賣點，設計師始終能夠從豐富的 JAKOB 離合器產品中找到最佳解決方案。應用領域涵蓋從機床中的高動態進給軸到通用機械工程中的復雜驅動器。

產品系列

KM

KP

KR

KG

KGH

KSD

KSS

KM系列型號

KM 20

KM 35

KM 60

KM 170

KM 270

KM 1300

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

KM 20技術參數

標稱扭矩：20Nm

扭轉剛度：5.2Nm

軸向彈簧剛度：51 N/mm

橫向彈簧剛度：190 N/mm

螺釘?shù)臄Q緊扭矩：14 Nm

特征

• 易于夾緊的輪轂，易于兩側安裝

• 6 波形波紋管 - 經濟高效的標準系列

• 扭矩范圍：20 - 1,300 Nm

• 軸直徑：8 - 85 mm
