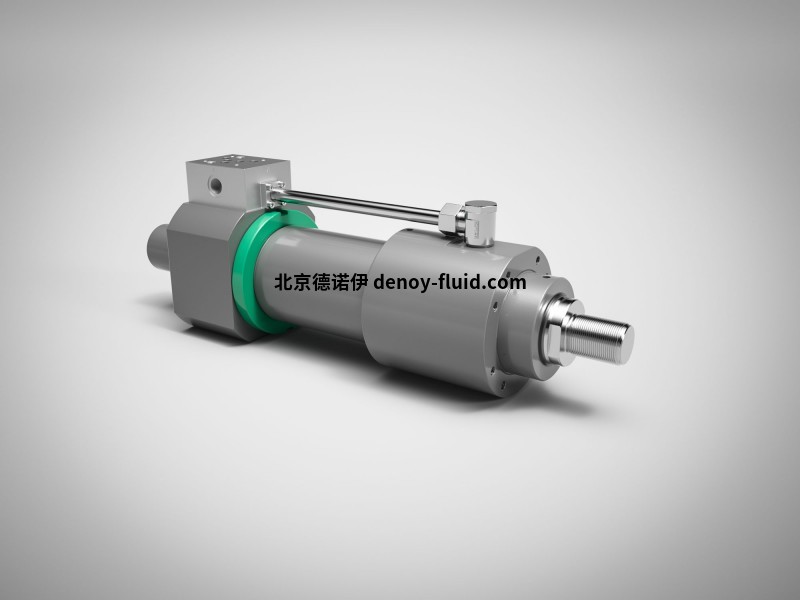

ZW/ZWAS 1611 – 差動液壓缸 (ISO 6020/1) – 公稱壓力 160 bar，帶內置位置測量系統

值得注意的是：ZW 1611 或 ZWAS 1611 系列的 STORZ 差動液壓缸的工作壓力為 160 bar，配備了位置測量系統。這些液壓缸的基本設計源自我們的標準缸 ZBD 1611。安裝尺寸基本符合 ISO 6020/1 和 VW 39D920。我們使用 MTS 或巴魯夫的標準位置測量系統。

提供 5 種安裝類型，適用于各種應用。

工作壓力 160 巴（16 兆帕）。

活塞直徑為 32 – 200 mm（活塞直徑為 40 mm，兩種活塞桿直徑，面積比為j=1.4 和 j=2 作為標準）。

適用于不同制造商的位置測量系統。

精選的密封件和活塞桿表面和材料，可在各種條件下使用。

可選配附帶的閥門連接板。

根據要求還可配備內置比例閥或伺服閥。

適用于閥門連接板以及任何按標準提供的比例閥和伺服閥，孔型 NG6 和 NG10 符合 ISO 4401。

通過保護管保護位置測量系統的外殼免受外部機械損壞。

還提供帶 MP6 旋轉眼的特殊版本。

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

技術數據

公稱壓力：160 bar

靜態試驗壓力：240 bar

活塞直徑：32-200毫米（其他應要求提供）

面積比j：1.4 和 2

溫度范圍：-20 — +80°C

粘度范圍：10 — 600 mm²/s

起升速度：0 — 1 m/s 取決于密封件型號

工作介質：符合 DIN 51524 的礦物油，HFD 液體 HFA、HFB 和 HFC 液體可通過特殊版本實現
